Результат выполнения научно-исследовательской работы.

ППП реализован средствами систем mathcad и содержит 4 основных блока:

1-й блок программ решает задачи по расчету основных конструктивных параметров РЕД.

2-й блок программ, предназначенный для анализа измерительных схем для резистивно-емкостных датчиков, состоит из двух разделов. Программы раздела 2.1 позволяют рассчитывать импульсные переходные и частотные характеристики для пассивных измерительных схем. При этом учитываются параметры r1, r2 и Сс, а так же влияние паразитных емкостей между корпусом датчика и РЭ. Программы раздела 2.2 предназначены для анализа характеристик трех основных типов активных измерительных схем включения РЕД, которые показаны на рис. 1.

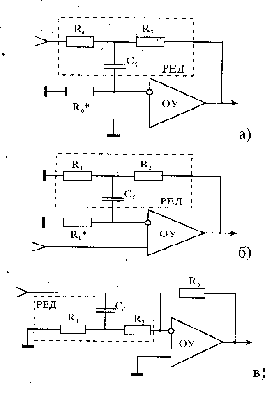

Рис. 1. Основные типы активных измерительных схем включения РЕД.

В данных программах при анализе импульсных переходных и частотных характеристик кроме перечисленных выше параметров учитывается влияние значения резистора r 0*, задающего режим работы операционных усилителей ( оу) по постоянному току, а так же макропараметров ОУ: входных сопротивления и емкости, коэффициента усиления, полосы пропускания, коэффициента подавления синфазной помехи (например, для схемы рис.2.б) и других параметров.

3-й блок программ позволяет осуществлять расчеты погрешностей унифицирующих измерительных преобразователей информативных параметров РЕД в напряжение (ток). При этом анализируются четыре возможных комбинации организации измерительных схем: а) активным воздействием от источников напряжения или тока, б) с потенциальным или токовым выходом. Имеющиеся в блоке программы дают возможность оценить влияние характеристик источников входных активных воздействий (выходных сопротивлений, завалов фронтов и т.п.), а также влияние нагрузок последующей преобразующей аппаратуры.

4-й блок программ предназначен для анализа погрешностей частотных унифицирующих измерительных преобразователей. В рассматриваемом варианте ППП имеется возможность анализировать погрешности 8 базовых функциональных схем реализующих принцип интегрирующего развертывающего преобразования: 4-х преобразователей в частоту и 4-х предназначенных для преобразования в период электрических колебаний. Программы 4-го блока позволяют оценивать погрешности, обусловленные влиянием напряжения смещения нуля и входных токов ОУ, ассимметрией применяемых дифференциальных интеграторов и ряда других источников погрешностей.

ППП, помимо выполнения необходимых расчетов, представляет информацию в виде графиков амплитудно-частотных характеристик, их сечений, гистограмм и т.п.
