Результат выполнения конструкторской разработки.

Лабораторная установка (рис. 1) состоит: 1- система полиспастов; 2- пульта управления; 3- почвенного канала; 4, 7- цепной передачи; 5, 8- мотор-редуктора; 6- редуктора; 9- битера; 10- стержня; 11- шнека; 12- ротора; 13- приемного транспортера; 14- приводной тележки; 15- ролика приводной тележки; 16- гибкого троса; 17- направляющих почвенного канала.

Исследуемое выкапывающее устройство, состоящее из битера и ротора, крепится к приводной тележке посредством стоек. Приемный транспортер 13 получает вращение от мотор-редуктора 8 ( n=0,6 кВт), посредством цепных передач 7 и редуктора 6 (СУПА-00.11.20.-01). Приводная тележка 14 перемещается по направляющим полозьям 17 почвенного канала на роликах 15 посредством гибкого троса 16, системы полиспастов и цепных передач от мотор-редуктора 5.

Методика проведения опыта следующая. На почвенном канале вкапывается лук-репка (размещение лука-репки в грядке - приближенное к полевым).

При движении выкапывающего устройства подрезает пласт почв, содержащий луковицы, поднимает его и опускает на подошву почвы. В момент схода пласта с лемеха стержни сепарирующего пруткового барабана, максимально приближенные к поверхности подрезанного лемехом пласта почвы, и лопасти битера защемляют листья лука, выдергивают луковицы из пласта и подают их на приемный транспортер. А почва, захваченная прутками сепарирующего барабана, проходит внутрь его и при помощи шнека выводится наружу. Приемный транспортер подает ворох лука в ящик-приемник.

Дальнейшая обработка вороха лука осуществляется по общепринятой методике.

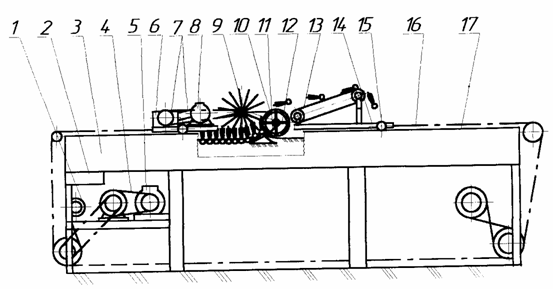

Рис. 1. Схема лабораторной установки.
