Номер

54-036-02

Наименование проекта

Безинерционное устройство статического рекуперативного управления качающихся несбалансированных масс.

Назначение

Для статической балансировки сильнонеуравновешанных качающихся конструкций (стрел грузопдъемных устройств, качалок нефтяных насосов, манипуляторов, роботов и т.п.), путем замыкания внутренних энергетических потоков.

Рекомендуемая область применения

Подъемно-транспортные устройства.

Описание

Результат выполнения конструкторской разработки.

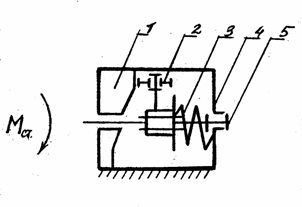

Устройство (см. рис. 1) содержит корпус 4, кулачок 1, толкатель 2, приводной вал 5 и рекуперационную пружину 3.

Принцип работы следующий. При действии пружины 3 на толкатель 2, последний взаимодействует с криволинейным профилем цилиндрического кулачка 1. В результате чего на приводном валу 5 создается момент, зависящий от мгновенного угла давления профиля кулачка, благодаря чему возможно нейтрализовать неуравновешенный статический момент М _ст, изменяющийся по определенному закону. В соответствии с этим происходит профилирование профиля кулачка 1 и назначаются жесткосные характеристики пружины. Особенностью конструкции является простота перерегулировки на измененный неуравновешенный момент М _ст, путем смещения используемой части упругой характеристики пружины 3.

Рис. 1. Схема устройства.

Преимущества перед известными аналогами

Снижение инерционных составляющих приводного усилия, улучшение динамических характеристик, деленфирующих свойств, возможность встраивания последовательно приводному двигателю, снижение металлоёмкости.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Внедрение устройства позволяет повысить безопасность перемещения грузов в 2 раза, повысить маневренность грузоподъемных средств.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

24.12.2001
