Описание к ИЛ № 53-120-02

Результат выполнения конструкторской разработки.

Система состоит из оборудования контролируемых объектов и оборудования диспетчерского пункта.

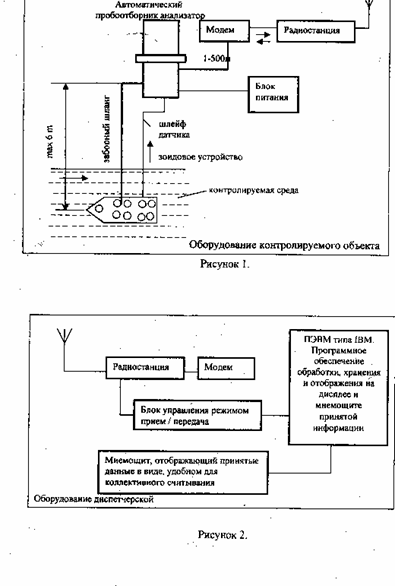

Структурная схема и состав оборудования контролируемого объекта приведен на рисунке 1.

В его основе лежит автоматический пробоотборник - анализатор разработки ОАО ОКБ «Протон».

Информация передается по радиоканалу или по проводной связи. В системе передачи информации используется радиомодем разработки ОАО ОКБ «Протон», работающий с радиостанциями «Лен», «Маяк», «Моторолла».

Структурная схема оборудования диспетчерского пункта приведена на рис. 2.

Персональная ЭВМ, устанавливаемая на диспетчерском пункте, должна иметь процессор не нижеi386.

По требованию заказчика диспетчерский пункт может оборудоваться мнемосхемой для наглядного отображения информации или электронной картой схемой системы водоотведения, с указанием текущего состояния контролируемых объектов.

Система обеспечивает выполнение следующих функций:

-контроль за превышением установленного допускаемого уровня загрязненности сточных вод;

-автоматический отбор пробы при превышении установленного фонового значения или по команде с диспетчерского пункта;

-фиксация времени превышения установленного уровня загрязненности;

-сигнализация на диспетчерский пункт о повышении уровня загрязненности и отборе пробы;

-сохранение отобранной пробы для передачи ее в химлабораторию для поэлементного анализа;

-протоколирование полученных данных о загрязненности, представление в графическом виде динамики загрязненности с почасовой
