Наименование проекта

Измеритель ёмкости и тангенса угла "Тангенс 2000".

Назначение

Для измерения ёмкости и тангенса угла диэлектрических потерь высоковольтной изоляции.

Рекомендуемая область применения

Рекомендуется использовать для контроля параметров изоляции.

Описание

Конструкция является результатом выполнения конструкторской разработки.

Конструктивно измеритель состоит из двух блоков: блока преобразователя и блока управления.

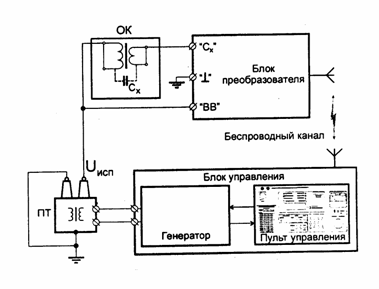

На рис. 1 приведена структурная схема, поясняющая принцип работы измерителя. Генератор вырабатывает тестовое напряжение u исп, которое через повышающий трансформатор (ПТ) подается на объект контроля (ОК) и на вход блока преобразователя. Сигнал с объекта контроля поступает на второй вход преобразователя. Блок преобразователя выполняет прямое измерение фазового сдвига между током, протекающим через объект, и напряжением на объекте. После первичной обработки информация передается в блок управления для вычисления и отображения результатов измерений.

Блоком управления реализуются сервисные возможности: сохранение информации о результатах измерений во внутренней памяти с фиксацией дополнительной информации об объекте измерения (тип и серийный номер), об операторе (личный номер), а также об условиях проведения измерения (время и температура воздуха).

Рис. 1. Структурная схема.

Преимущества перед известными аналогами

Безопасность работы благодаря отсутствию гальванической связи блока управления с высоковольтными цепями измерителя.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Внедрение обеспечивает надежный контроль параметров изоляций высоковольтных объектов, что позволяет в 2...3 раза сократить количество аварийных ситуаций на подстанциях энергосистем.

Возможность передачи за рубеж

Возможна передача за рубеж
