Номер

53-018-02

Наименование проекта

Коловратный электронасосный агрегат

Назначение

Перекачивание прядильного раствора вязкостью 0,05 кв.м/с температурой от 293 до 313 К.

Рекомендуемая область применения

Совершенствование изделий, повышение надежности и улучшение эксплуатации.

Описание

Описание к ИЛ № 53-018-02

Результат выполнения конструкторской разработки.

Предназначен для перекачивания прядильного раствора вязкостью 5 · 10 ^-2 м ²/с температурой от 293 до 313 (от 20 до 40 ⁰С).

Агрегат - горизонтальный, смонтирован на общей сварной раме, валы соединены упругими муфтами.

Вращение ведущего ротора - по часовой стрелке, если смотреть со стороны двигателя.

Агрегат состоит из коловратного насоса (см. рис.), редуктора-вариатора и двигателя.

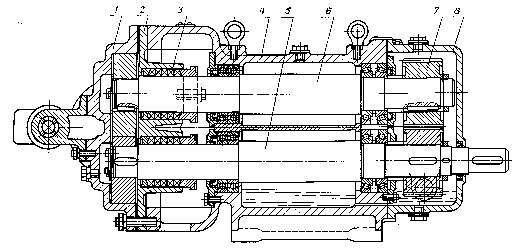

Рис.

1 - корпус; 2 - проставок; 3 - уплотнение; 4 - кронштейн; 5 - ведущий ротор;

6 - ведомый ротор; 7 - синхронизирующие шестерни; 8 - крышка.

Преимущества перед известными аналогами

Улучшение эксплуатации, Перекачивание без пульсации и взбалтывания.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности на 33%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

04.01.2002
