Результат выполнения научно-исследовательской работы.

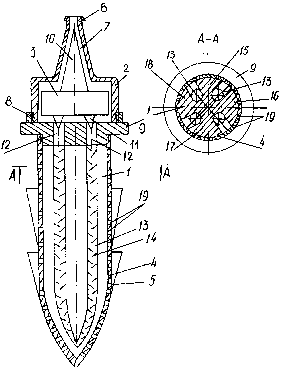

Капельница включает смонтированный в отверстии увлажнителя 1 (см. рисунок) корпус 2 и установленный в нем регулирующий элемент 3. Увлажнитель 1 размещен в полости инъектора 4. На поверхности инъектора 4 размещены почвозацепы 5. Корпус 2 снабжен штуцером 6 для соединения гибким шлангом с водораспределительной сетью системы капельного орошения. В полости выполнено отверстие 7 в виде усеченной правильной пирамиды. Нижняя цилиндрическая часть корпуса 2 капельницы снабжена резьбовым участком 8, посредством которого корпус 2 соединен с переходником 9 для соединения с увлажнителем 1. Регулирующий элемент 3 выполнен в виде поплавкового клапана с одной верхней запорной иглой 10 в виде пирамиды на верхней поверхности клапана и оппозитной ориентированными к нему запорными иглами 11 на донной его части. В исходном положении поплавкового клапана его запорные иглы 11 сопряжены с выпускными отверстиями 12 на донной части корпуса 2, образованного переходником 9 для соединения с увлажнителем 1. Увлажнитель 1 имеет форму u-образных колен 13. Внутренняя поверхность каждого колена 13 снабжена лабиринтными каналами 14 в виде чередующихся непересекающихся выступов и впадин. u-образные колена 13 образованы совмещением частей 15, 16, 17, 18 сердечника увлажнителя 1. Сердечник увлажнителя 1 выполнен из водопроницаемого материала и является сменным. Сердечник увлажнителя 1 снабжен возможностью демонтажа из полости инъектора 19.

Капельница работает следующим образом. При работающей системе капельного орошения вода из распределительных трубопроводов по гибким рукавам поступает в штуцер 6 и по отверстиям 7 сливается в полость корпуса 2 капельницы. По мере заполнения объема корпуса 2, регулирующий элемент 3 всплывает над переходником 9. Иглой 10 перекрывается отверстие 7. Игла 10 и отверстие 7 имеют сопрягаемые поверхности. Выполнение иглы 10 в виде пирамиды обеспечивает строгое положение регулирующего элемента 3 в полости корпуса 2 и по отношению выпускных отверстий 12 в переходнике 9. При всплытии поплавкового клапана элемента 3 вода из полости корпуса 2 через отверстия 12 увлекается вниз в направлении увлажнителя 1. Так как u-образные колена совмещены с отверстиями 12, то поток воды под действием гравитационных сил стекает в лабиринтные каналы 14. Скорость потоков воды в них гасится. Молекулы воды проникают через поры частей 15, 16, 17, 18 сердечника увлажнителя 1 и через ряды отверстий 19 на поверхности инъектора 4 поступают на весь корнеобитаемый слой почвы. Почвозацепы 5 удерживают капельницу в требуемом положении либо около центрального (вертикально ориентированного) корня растения, либо около штамба древесного насаждения. По мере впитывания воды в слой почвы уровень ее в корпусе 2 опускается. Игла 10 открывает отверстие 7. Процесс подачи воды повторяется. Равномерное распределение оросительной воды обеспечивает нормальное развитие корневых систем растений и, в конечно итоге, обеспечивает повышение с.-х. культур и снижение поливных норм.

Приоритетная справка № 2002106525/13 (006780) от 04.03.02.
