Частное техническое решение, имеющее самостоятельное значение.

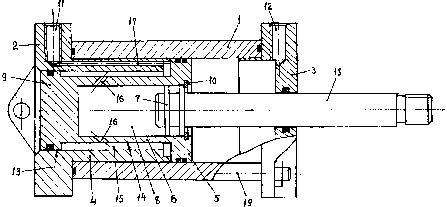

Трехпозиционный гидроцилиндр содержит корпус 1 (см. рисунок) с торцовыми крышками 2 и 3 и пустотелым цилиндрическим упором 4. В корпусе размещен шток 6 в виде стакана. Рабочий поршень 7 расположен в полости 8 штока с возможностью возвратно-поступательного перемещения и взаимодействия с торцовой стенкой 9 и упорной шайбой 10. В крышках 2 и 3 выполнены каналы 11 и 12 подвода рабочей жидкости. На наружной поверхности 13 штока-стакана 6 выполнена кольцевая проточка 14, образующая с цилиндрическим упором 4 кольцевую камеру 15. В штоке 6 выполнены наклонные отверстия 16, а в цилиндрическом упоре 4 - продольное отверстие 17.. Эти отверстия предназначены для сообщения камеры 15 с полостью 8 и с каналом 11 подвода жидкости. Продолжением поршня 7 является выходящий наружу шток 18. Корпус 1 гидроцилиндра скреплен с торцовыми крышками с помощью шпилек 19 с гайками на концах. В цилиндре имеются необходимые уплотнения.

При поступлении рабочей жидкости в канал 11 и соединенное с ним отверстие 17 в цилиндрическом упоре 4 плавающий поршень 5 и рабочий поршень 7 со штоком 18 перемещаются в крайнее правое положение соответственно до упора в крышку 3 и в упорную шайбу 10. В это время рабочая жидкость из правой полости цилиндра через канал 12 поступает на слив. Шток 18 рабочего поршня 7 занимает крайнее правое выдвинутое положение. При поступлении рабочей жидкости в канал 12 плавающий поршень 5 с пустотелым штоком 6 и рабочий поршень 7 со своим штоком 18 перемещаются в крайнее левое положение соответственно до цилиндрического упора 4 и до торцевой стенки 9. В это время рабочая жидкость из левой полости цилиндра через наклонные отверстия 16, кольцевую камеру 15, отверстие 17 и канал 11 поступает на слив. Шток 18 рабочего поршня 7 занимает крайнее левое втянутое положение. При поступлении жидкости одновременно в каналы 11 и 12 рабочий поршень 7 в пустотелом штоке 6 занимает крайнее правое положение, упираясь в упорную шайбу 10, а плавающий поршень 5 со штоком 6 занимает крайнее левое положение, упираясь в цилиндрический упор 4 (эти положения показаны на рисунке). Поскольку эффективная площадь штока-стакана 6 больше площади штока 18 рабочего поршня 7 (оба штока соединены с окружающей средой), то шток 18 с поршнем 7 надежно удерживаются в промежуточном преимущественно среднем положении.

Таким образом, простыми средствами обеспечиваются три фиксированные положения штока 18 относительно корпуса 1. Эти положения - три позиции достигаются не за счет манипулирования с подачей рабочей жидкости, когда пытаются остановить шток обычного цилиндра в промежуточном положении, а путем подачи жидкости одновременно в оба канала без слива жидкости из цилиндра. Благодаря этому шток может неопределенно долго находится во всех трех фиксированных положениях: крайнем правом и левом и промежуточном. С помощью описанного трехпозиционного гидроцилиндра можно выполнять ряд необычных технологических операций, в частности, цилиндры уже применяются для фиксированного переключения специальных гидрораспределителей с плоским золотником. Намечено использование трехпозиционного гидроцилиндра для фиксации вильчатых грузозахватных рабочих органов в трех положениях: забор груза (промежуточное положение штока), транспортировка (шток втянут) и разгрузка (шток выдвинут).
