Результат выполнения научно-исследовательской работы.

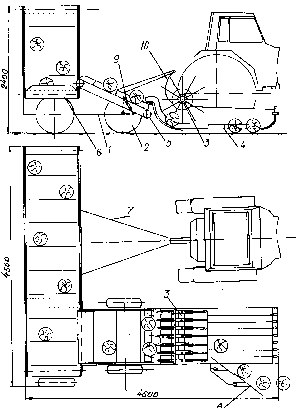

Подборщик выполняет подбор тыквы из валков шириной захвата 1,2 м и состоит из рамы 1 (см. рисунок), которая опирается на колеса 2. В передней части рамы смонтирован плодозахватный барабан 3 с копирующим устройством 4. За плодозахватным барабаном предусмотрен плодоприемный транспортер 5, который сопрягается с погрузочным транспортером 6. Для агрегатирования подборщика рама имеет прицепное устройство 7. Для подачи плодов на копирующее устройство предусмотрен питатель 8. Регулировка копирующего устройства по высоте осуществляется гидроцилиндром 9. Над плодозахватным барабаном установлен съемный щиток 10.

Подборщик работает следующим образом. Плоды, предварительно уложенные в валок, захватываются питателем 8 и подаются на копирующее устройство 4. За счет сил сцепления с почвой плоды перемещаются по копирующему устройству к плодозахватному игольчатому барабану, который вращается за счет сил сцепления с почвой. При подходе плоды к барабану, который накалывает плоды на иглы, захватывает их и поднимает с поверхности земли. При подходе к съемному щитку 10 плоды снимаются с игл и подаются на плодоприемный транспортер 5. С плодоприемного транспортера плоды перемещаются на погрузочный транспортер 6, который обеспечивает их погрузку в транспортное средство. Регулировка копирующего устройства по высоте производится гидроцилиндром 9.
