Результат выполнения научно-исследовательской работы.

Испытания производятся в специальной камере, которая может заполняться водой при испытании на герметичность, а на прочность путем подачи внутри испытываемого узла сжатого азота под давлением.

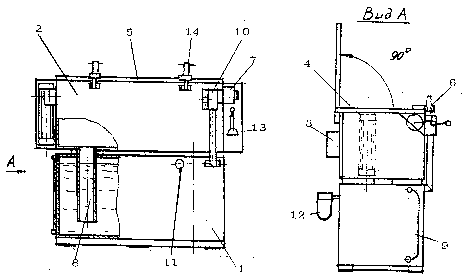

Стенд состоит из следующих основных улов. На баке 1 (рис. 1, 2) установлена испытательная камера 2, оборудованная светильниками 3, расположенными на ее задней стенке. На боковых стенках испытательной камеры смонтированы пневмоцилиндры 4 для подъема крышки 5, пневмораспределитель 6, управляющий цилиндрами и автомат местного освещения 7.. Внутри камеры расположено приспособление для крепления испытываемых узлов. Испытательная камера сообщается с баком посредством четырех трубопроводов 8. Бак снабжен указателем уровня 9, пневмораспределителем 10, управляющим подъемом и опусканием уровня воды в испытательной камере, дренажным клапаном 11, служащим для быстрого слива воды из испытательной камеры. Пневмооборудование 12 расположено на задней стенке бака. В конструкции стенда предусмотрена лампа местного освещения 13 и зажима 14 для фиксации крышки испытательной камеры.

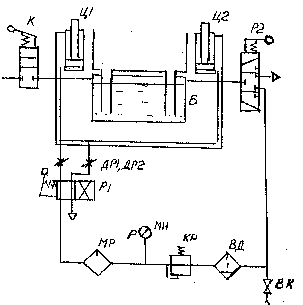

Пневмосистема стенда состоит из вентиля ВН (рис. 3), фильтра-влагоотделителя ВД, регулятора давления КР с манометром МН и маслораспределителем, которые подготавливают воздух для работы цилиндров П ₁ и П ₂. Пневмораспределитель Р ₁ и дроссели ДР ₁ и ДР ₂ управляют их работой. Пневмораспределитель Р ₂ управляет подъемом и опусканием уровня воды в испытательной камере, а клапан К служит для быстрой разгерметизации бака Б и слива воды из испытательной камеры в бак.

Работает стенд следующим образом. В исходном положении крышка 5 камеры 2 открыта, вода полностью слита в бак 1. Испытываемый узел устанавливается в приспособление и присоединяется к источнику испытательного давления с помощью специальных трубопроводов. При испытании на прочность закрывают крышку камеры и фиксируют ее двумя зажимами 14, после чего подают внутрь детали азот под давлением. При испытании на герметичность крышку камеры не закрывают, а пневмораспределителем 10 включают подачу сжатого воздуха из сети в бак 1. При этом из бака вода по трубопроводам 8 вытесняется в испытательную камеру. После того, как вода полностью закроет испытываемый узел, пневмораспределитель переводят в нейтральное положение, чтобы удержать уровень воды. Включают светильники 3 и 13 и подают внутрь испытываемого узла азот или сухой воздух вод давлением. После испытания производят переключения в обратном порядке, цикл повторяется.

Рис. 1 Рис. 2
