Номер

51-071-02

Наименование проекта

Смеситель

Назначение

Упрощение конструкции и повышение надежности.

Рекомендуемая область применения

Перемешиавание материалов в химической, нефтехимической и др. отраслях промышленности.

Описание

Результат выполнения конструкторской разработки.

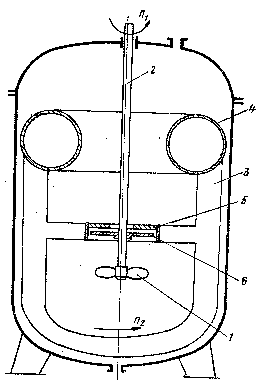

Смеситель содержит пропеллерную или трубчатую мешалку 1 (см. рисунок), закрепленную на валу 2 привода и рамную или якорную мешалку, установленную соосно корпусу для периферийного медленного перемешивания. К лопасти ее прикреплен поплавок 4, выполняющий роль опоры тихоходной мешалки, и ведомая полумуфта в виде кольца. Диск ведущей полумуфты 6 закреплен на валу привода.

Устройство работает следующим образом. Вал 2 с быстроходной мешалкой 1, создающий зону перемешивания в центральной части аппарата, и ведущей полумуфтой 6 вращается от привода с числом оборотов n 1. Крутящий момент к тихоходной мешалке 3, создающей зону перемешивания в периферийной части аппарата и вращающейся с числом оборотов n2, передается через зазор между полумуфтами 6 и 5. Так как поплавок на поверхности перемешиваемой среды, то изменение ее уровня в аппарате, осуществляемое известными способами, вызывает вертикальное перемещение элемента и, следовательно, соединенной с ним тихоходной мешалки. Это ведет к изменению зазора в гидромуфте, т.к. ведомая полумуфта прикреплена к лопастям тихоходной мешалки, и передаваемого гидромуфтой момента. В результате скорость вращения тихоходной мешалки изменяется.




Актуально в России и в мире

Шиномонтаж 78 Шиномонтаж 78 сеть Шиномонтаж сеть shinomontazh.info.

Преимущества перед известными аналогами

Повышение надежности устройства.

Стадия освоения

Способ (метод) проверен в лабораторных условиях

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Сокращение затрат воемени и средств на ремонт на 20-30%.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

06.05.2002
