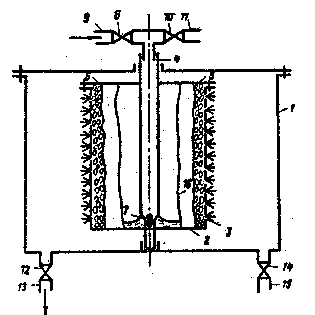

Фильтрующая центрифуга состоит из корпуса 1 (см. рисунок), внутри которого установлен ротор 2 с перфорированной боковой поверхностью 3 на полом приводном валу 4. Внутрь ротора 2 загружено вспомогательное вещество 5. Загрузка производится через крышку 6. В нижней части полого вала 4 имеются отверстия 7 для заполнения ротора 2 исходной дисперсной средой. Верхняя часть полого вала 4 соединена через вентиль 8 с трубопроводом 9 подачи исходной дисперсной среды, а через вентиль 10 - с трубопроводом 11 подачи промывочной жидкости. Корпус 1 имеет в нижней части вентиль 12 для слива фильтрата в трубопровод 13 и вентиль 14 для слива промывочной жидкости в трубопровод 15.

Способ центробежного фильтрования осуществляется следующим образом. При вращении полого приводного вала 4 из трубопровода 9 при открытом вентиле 8 по нему подается фильтруемая дисперсная среда, которая через отверстия 7 поступают внутрь вращающегося ротора 2. Под действием центробежной силы внутри ротора 2 у боковой перфорированной среды со свободной поверхностью 16. Материал вспомогательного вещества под действием той же центробежной силы образует плотный слой у перфорированной стенки ротора. При центробежном фильтровании дисперсной среды через слой вспомогательного вещества частицы фильтруемой дисперсной среды задерживаются в этом слое, а фильтрат, проходя через слой вспомогательного вещества 5 и отверстия в боковой перфорированной поверхности 3 ротора 2, собирается в корпусе 1 и выводится при открытом вентиле 12 через трубу 13. В процессе фильтрования вентиль 10 подачи промывочной жидкости по трубе 11 и вентиль 14 слива отработанной промывочной жидкости по трубе 15 закрыты.
