Результат выполнения конструкторской разработки.

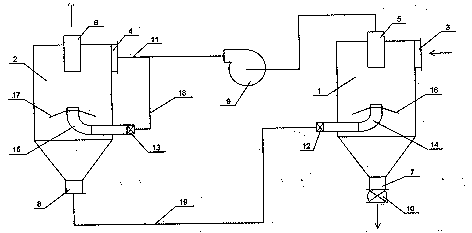

Двухступенчатый пылеуловитель содержит первый 1 (см. рисунок) и второй 2 аппараты, каждый из которых выполнен в виде пылеуловителя на встречных закрученных потоках. Аппараты содержат цилиндрический корпус с тангенциальным входным патрубком 3 и 4, осевым входным патрубком 5 и 6 и пылевыпускным патрубком 7 и 8.

Запыленный газовый поток поступает через тагенциальный входной патрубок 3 внутрь первого аппарата 1, где приобретает винтообразное движение с перемещением вниз. Навстречу ему снизу вверх направляется закрученный поток запыленного газа, поступающего из второго аппарата 2 через пылевыпускной патрубок 8, трубопровод 19 и завихритель 12. В месте соединения обоих потоков происходит интенсивное пылеотделение. Основная масса пыли оседает в пылесборной камере в конической части первого аппарата 1 и выводится через пылевыпускной патрубок 7 и шлюзовой затвор 10. Частично обеспыленная часть газового потока удаляется из первого аппарата через осевой выходной патрубок 5 вентилятором 9 и поступает по трубопроводу во второй аппарат двумя потоками через тангенциальный входной патрубок 4 и входной завихритель 13. Во втором аппарате также происходит процесс очистки. Обеспыленная часть газового потока из второго аппарата удаляется в атмосферу через осевой выходной патрубок 6. Уловленная во втором аппарате 2 пыль вместе с частью газового потока направляется через пылевыпускной патрубок 8 и трубопровод 19 на входной завихритель 12 аппарата 1.
