Результат выполнения конструкторской разработки.

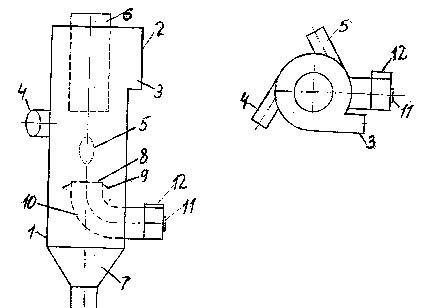

Вихревой пылеуловитель работает следующим образом. Вторичный поток газа подается на очистку в корпус 1 (см. рисунок) через ввод 2 тангенциально установленных патрубков 3, 4, 5, благодаря чему он закручивается и движется по спирали сверху вниз. Под действием центробежных сил частицы пыли отбрасываются к стенкам корпуса 1. Первичный поток очищаемого газа подается на очистку в корпус 1 через тангенциально установленный патрубок 12, закручивается и движется по спирали снизу вверх и расширяется от центра к стенкам корпуса 1. Под действием центробежных сил частицы пыли отбрасываются к стенкам корпуса 1. Взаимодействие первичного и вторичного потоков очищаемого газа усиливает центробежные силы, действующие на частицы пыли. При этом под действием центробежных сил и сил земного тяготения частицы пыли движутся винтообразно по спирали сверху вниз и от центра корпуса и направляются в пылесборник 7. Часть частиц пыли, попадая на коническую отбойную шайбу 9, скользит по ее наклонной поверхности, через кольцевой зазор между стенками корпуса 1 и отбойной шайбой 9 попадает в конический пылесборник 7 и выводится через шлюзовой затвор (на чертеже не показан). Очищенный газ выводится через осевой вывод 6 из корпуса 1. Наличие люка 11 на торце трубы 10 позволяет проводить периодический осмотр и очистку от пыли.
