Устройство для очистки наружной поверхности труб

Назначение

Повышение качества очистки.

Рекомендуемая область применения

Очистка теплообменных аппаратов от отложений.

Описание

Результат выполнения научно-исследовательской разработки.

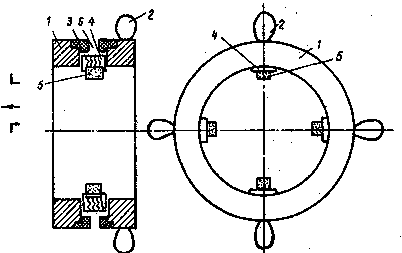

Устройство состоит из корпуса 1 (см. рисунок), выполненного в виде кольца, на внешней поверхности которого жестко закреплены рабочие лопасти 2. На внутренней поверхности корпуса попарно симметрично выполнены радиальные пазы 3, в которых с возможностью радиального перемещения установлены плавучие втулки 4 с жестко закрепленными в них очистными элементами 5. Радиальные пазы 3 соединены с внешней поверхностью кольцевого корпуса 1 отверстиями 6 для промывки радиальных пазов 3 для избежания заклинивания в них втулок 4. Корпус 1 устройства свободно установлен в межтрубное пространство наружной 7 и внутренней 8 труб.

Устройство работает следующим образом. В межтрубное пространство труб 7 и 8 подается поток рабочего агента - жидкости. Поток, попадая на рабочие лопасти 2, заставляет корпус 1 перемещаться вдоль оси и вращаться. Под действием центробежной силы втулки 4 с жестко закрепленными в них очистными элементами 5 двигаются в радиальном направлении в радиальных пазах 3 от периферии к центру. При этом свободные концы очистных элементов 5 прижимаются к внешней поверхности внутренней трубы 6, счищая с нее отложения. Поток рабочего агента вымывает частицы отложений из радиальных пазов 3 через отверстия 6, предотвращая тем самым заклинивание в них втулок 4. Очищаемые отложения удаляются из межтрубного пространства потоком рабочей жидкости. Для очистки внутренней поверхности трубы в устройстве рабочие лопасти размещены на внутренней поверхности корпуса, а очистные элементы установлены в радиальных пазах, выполненных на наружной поверхности корпуса.


Рис. 1

Рис. 2

Преимущества перед известными аналогами

Повышение качества очистки.

Стадия освоения

Способ (метод) проверен в лабораторных условиях

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Повышение эффективности теплообменного оборудования на 10-20%.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

29.04.2002
