Результат выполнения научно-исследовательской работы.

Известен механизм управления коробкой передач транспортного средства, содержащий размещенные в корпусе управляемую рычагом планку с гнездами на ее рабочей поверхности и жестко установленный подпружиненный фиксатор с возможностью взаимодействия с гнездами планки при ее перемещении (а.с. СССР № 1164087, В 60 К 17/06, 1985 г - прототип). Указанная коробка передач используется, в частности, на тракторах ДТ-75 и «Волгарь».

Недостатком известного механизма управления коробкой передач является то, что он обладает низким ресурсом (например на тракторах ДТ-75 и «Волгарь» около 50000 включений), т.к. в процессе работы при взаимодействии фиксатора с планкой передач гнезда планки подвергаются износу. Сглаживаются их участки, сопряженные с прямолинейной поверхностью планки, что вызывает выскальзывание фиксатора из гнезда при их взаимодействии, не обеспечивается фиксация этой пары в заданном положении.

Задачей работы является повышение надежности и срока службы механизма управления коробкой передач за счет повышения эффекта удерживания фиксатора в гнездах планки. Предлагаемые отличия сообщают устройству новый технический эффект - создание эффекта заклинивания за счет образования выступов на контактирующих поверхностях пары фиксатор-планка из материала самих деталей при одновременном повышении устойчивости формы гнезда за счет повышения износостойкости его рабочей поверхности.

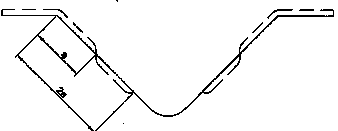

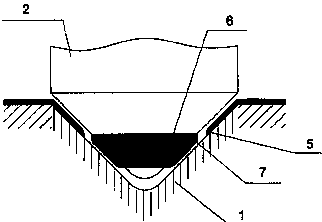

Механизм управления коробкой передач содержит размещенные в корпусе (на рис. не показано) планку передачи 1 (см. рисунки), смонтированную с возможностью перемещения под действием рычага переключения (не показан) и жестко закрепленный подпружиненный фиксатор 2. Планка передачи 1 выполнена с гнездами 3, взаимодействующими с фиксатором 2 при ее перемещении. На рабочей поверхности планки 1 выполнены прерывистые дорожки лазерной закалки 4. Каждая дорожка 4 расположена на прямолинейной поверхности планки 1 и сопряженных с ней верхних участках гнезд 3 с образованием выступов 5. На поверхности фиксатора 2 выполнена кольцевая дорожка лазерной закалки 6 с образованием выступа 7. Противолежащие выступы 5 и 7 расположены со смещением друг относительно друга при кинематическом замыкании пары фиксатор-планка. При выполнении на планке передачи 1 и фиксаторе 2 дорожек лазерной закалки в зонах лазерного влияния образуется мелкодисперсный мартенсит, обладающий большим удельным объемом по сравнению с исходной структурой и высокой микротвердостью 7000-8500 МПа ( hrcі65). В результате на контактирующих поверхностях гнезд 3 и фиксатора 2 образуются выступы 5 и 7, которые при соединении фиксатора 2 с гнездом 3 планки 1 при ее перемещении в процессе работы образуют эффект заклинивания, препятствующий их разъединении. Заклинивание пары фиксатор-планка при кинематическом замыкании имеет форму волны (рис. 3) с полупериодом, равным а. Кроме того, повышение твердости поверхности планки повышает устойчивость ее участков, наиболее подверженных износу и разрушению от взаимодействия с фиксатором, и обеспечивает сохранение формы гнезд и заклинивающей способности выступов.

Таким образом, упрочнение гнезд планки передач и высокая твердость выступов повышают надежность работы и срок службы механизма управления коробкой передач в среднем на 30-35%.
