Результат выполнения научно-исследовательской работы.

Наиболее близким к предлагаемому является сдвигоустойчивое соединение, содержащее соединяемых детали, в соосных отверстиях которых установлен резьбовой элемент и выполненные с возможностью сцепления их контактирующих поверхностей с помощью выступов. Недостатком его является то, что выполнение отверстий вблизи контактирующих поверхностей для образования выступов и впадин ослабляет поперечное сечение соединяемых деталей, приводит к образованию зон со значительной концентрацией напряжений вокруг отверстий и образованию трещин в процессе эксплуатации.

Задачей разработки является повышение надежности работы и срока службы сдвигоустойчивого соединения. Сущность работы заключается в том, что в сдвигоустойчивом соединении, содержащем соединяемые детали, в соосных отверстиях которых установлен резьбовой элемент и выполненные с возможностью сцепления их контактирующих поверхностей с помощью выступов. Выступы выполнены в виде дорожек лазерной закалки на контактирующих поверхностях, причем противолежащие выступы расположены со смещением друг относительно друга и с шагом, составляющим две ширины дорожки.

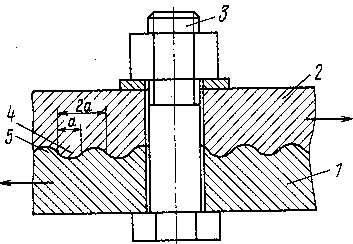

Соединение содержит соединяемые детали 1 (см. рисунок) и 2, в соосных отверстиях которых установлен резьбовой элемент 3. На контактирующих поверхностях соединяемых деталей 1 и 2 выполнены параллельные дорожки лазерной закалки шириной а, образующие выступы 4 и 5 расположены со смещением друг относительно друга и с шагом 2а, составляющим две ширины лазерной дорожки. При выполнении на деталях дорожек лазерной закалки в зонах лазерного влияния образуется мелкодисперсный мартенсит, обладающий большим удельным объемом по сравнению с исходной структурой и высокой твердостью. В результате на контактирующих поверхностях соединяемых деталях образуются выступы 4 и 5, которые при сборке соединения образуют сцепление, препятствующее сдвигающим усилиям. Отсутствие внутренних отверстий исключает трещинообразование в деталях, ослабление их поперечного сечения, что повышает срок службы и надежность работы. Кроме того, высокая жесткость выступов после лазерной закалки также повышает сдвигоустойчивость соединения.
