Номер 51-045-02 |
|||
|
Наименование проекта Многошпиндельная головка с пневматическим приспоособлением |
|||
|
Назначение Нарезание одновременно восьми отверстий близко рапсоложенных друг от друга. |
|||
|
Рекомендуемая область применения Металообработка |
|||
|

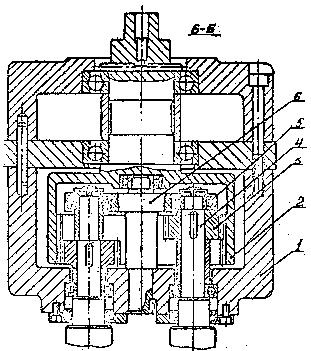

Описание Результат выполнения конструкторской разработки. Многошпиндельная головка с приспособлением устанавливается на вертикально -сверлильный станок мод. 2170. Приспособление устанавливается и крепится по пазам стола станка. Головка крепится через переходной фланец и крышку со шпинделем станка. Шпиндели для нарезания резьбы имеют одинаковые скорости вращения. Деталь устанавливается в приспособление и крепится через систему рычагов пневматическими цилиндрами. Многошпиндельная головка состоит из корпуса 1 (см. рисунок), в котором расположено ведущее зубчатое колесо 2, находящееся в постоянном зацеплении с ведомыми шестернями 3. Ведомые шестерни 4, которые установлены в подшипники 5, расположенные в гнездах фланца опорной стойки 6 и корпуса 1. Особенностью многошпиндельной головки является повышенная надежность и уменьшенная величина сил, действующих на концы рабочих шпинделей.
|
|||
|
Преимущества перед известными аналогами Наличие опорной стойки, которая устраняет консольное расположение шестерен на шпинделях, что позволяет значительно снизить нагрузку на полшипники, улучшить работу зубчатого зацепления и применитть большее количество шпинделей |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Позволило повысить производительность труда в 2 раза, улучшить качество нарезания резьбы. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 22.03.2002 |
