Результат выполнения научно-исследовательской работы.

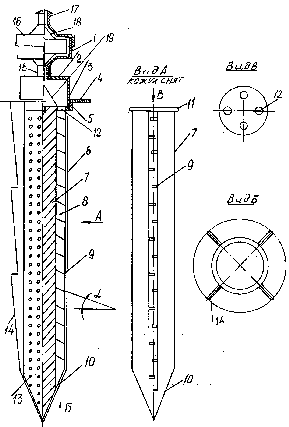

Дозатор капельницы содержит поплавковое дозирующее устройство, размещенное в корпусе 1 (см. рисунок), который закреплен с помощью резьбы на корпусе расширительной камеры 2. Расширительная камера 2 с помощью резьбы 3 установлена в выемке 5 опорной плиты 4 и соединена резьбой кожухом 6, который удерживает инъектор 7. Инъектор 7 имеет прямоугольные вертикальные канавки 8 с лабиринтом ступеней 9. Каждая ступень 9 наклонена под углом a к горизонту. В нижней части инъектора предусмотрено заострение 10. Для опоры инъектора к расширительной камере предусмотрена площадка 11, которая в верхней части опирается в корпус расширительной камеры, а в нижней части удерживается выступом кожуха. В площадке инъектора выполнены отверстия 12, соединенные с прямоугольными вертикальными канавками 8. Кожух 6 выполнен сетчатым с отверстиями 13, расположенными по всей боковой поверхности кожуха. Для фиксации инъектора в почве предусмотрены почвозацепы 14. Корпус дозатора крепится резьбовой частью 15 к расширительной камере. Нижняя часть корпуса дозатора 1 выполнена конической. Сверху на корпус дозатора закрепляется резьбой крышка 16 с входным патрубком 17. Внутри дозатора размещается поплавок 18, имеющий вверху и внизу конические запорные элементы. В расширительной камере 2 предусмотрен конический направитель 19 потока, который может быть выполнен как единая деталь с инъектором 7.

Перед началом работы производится сборка дозатора-капельницы. Сначала инъектор 7 устанавливается опорной площадкой 11 на выступы кожуха. В выступы инъектора устанавливается конический направитель 19. Затем в выемку опорной плиты закрепляется резьбой 3 расширительная камера 2. На верхнюю часть расширительной камеры устанавливается корпус дозатора 1, внутрь которого укладывается поплавок 18. Сверху корпус дозатора закрывается крышкой 16. На штуцер 17 надевается шланг, соединяющий дозатор-капельницу с поливным трубопроводом. Инъектор заглубляется в почву до касания опорной плитой 4 поверхности земли. Капельница к работе готова. При подаче воды через штуцер 17, вода заполняет поплавковую камеру, а нижний запорный элемент поплавка предотвращает подачу воду в расширительную камеру 2. По мере заполнения корпуса дозирующего устройства поплавок 18 всплывает, нижнее запорное устройство освобождает выходное отверстие, вода из дозирующей камеры поступает в расширительную камеру и коническим направителем вводится в отверстия 12. Из отверстий 12 вода поступает в канавки 8. Перемещаясь по канавке, вода переходит со ступеньки на ступеньку и, благодаря их наклонному положению, направляется в сторону решетчатого кожуха, проходя через отверстия которого равномерно увлажняет почву по глубине.
