Результат выполнения научно-исследовательской работы.

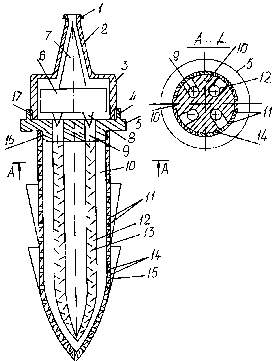

Оросительная капельница имеет штуцер 1 (см. рисунок) для присоединения с помощью шланга к поливному трубопроводу. Со штуцером сопрягается коническое гнездо, выполненное как единая деталь с корпусом 3 расширительной камеры. Корпус 3 соединен с резьбовым приливом 4, который выполнен на опорной плите 5, которая служит дном расширительной камеры. В расширительной камере размещен поплавок 6, который имеет в верхней части запорный конус 7, а в нижней части - запорные выступы 8. Запорные выступы располагаются над водовыпускными отверстиями 9. К опорной плите 5 крепится инъектор 10 с помощью решетчатого кожуха 11. Инъектор 10 имеет канавки 12 с лабиринтными ступеньками 13. Решетчатый кожух 11 имеет по всей боковой поверхности отверстия 14 и четыре почвозацепа 15. Крепление решетчатого кожуха к выступу опорной плиты обеспечивается с помощью резьбы 16. Корпус расширительной камеры крепится к опорной плите 5 с помощью резьбы 17.

Капельница работает следующим образом. Инъектор с помощью решетчатого кожуха крепится к опорной плите резьбой 16. На днище устанавливается поплавок 6 таким образом, чтобы выступы 8 находились в отверстиях 9. После этого корпус 3 расширительной камеры с помощью резьбы 17 крепится к опорной плите. Штуцер 1 соединяется гибким шлангом с поливным трубопроводом. Инъектор заглубляется в почву до опорной плиты 5. После включения подачи воды расширительная камера начинает заполняться до тех пор, пока поплавок не всплывет. При этом отверстия 9 открываются, и вода поступает в канавки 12. Перемещаясь по лабиринтным ступенькам 13, вода направляется к отверстиям 14 и, таким образом, равномерно увлажняет корнеобитаемый слой почвы по глубине. Как только вода из расширительной камеры выльется в инъектор, выступы 8 перерывают отверстия 9, и расширительная камера снова начинает заполняться водой до всплытия поплавка. Таким образом, капельница будет работать, автоматически периодически подавая порции воды в инъектор.
