Результат выполнения научно-исследовательской работы.

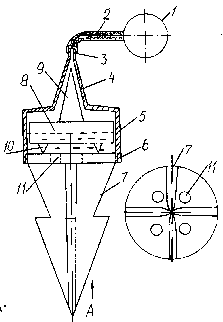

Капельница подключается к поливному трубопроводу 1 (см. рисунок) с помощью гибкого шланга 2. Для подключения гибкого шланга капельница имеет штуцер 3, который сопрягается с коническим гнездом 4. Коническое гнездо выполнено единой деталью с корпусом 5 расширительной камеры, которая имеет в нижней части резьбу 6 для соединения с инъектором 7, имеющим почвозацепы В расширительной камере установлен поплавок 8 с запорным конусом 9. Со стороны днища расширительной камеры поплавок имеет опорные выступы 10. В днище расширительной камеры имеются водовыпускные отверстия 11.

Капельница работает следующим образом. После сборки и присоединения к поливному трубопроводу 1 капельница погружается в почву и начинается ее рабочий цикл. Вода из поливного трубопровода по шлангу 2 через штуцер 3 поступает в расширительную камеру 5, из которой через отверстия 11 насыщает корнеобитаемый слой почвы. Если поступление воды из поливного трубопровода превышает расход через отверстия 11, поплавок 8 всплывает и запорный конус 9 уменьшает расход воды из поливного трубопровода. При уменьшении уровня воды в расширительной камере поплавок опускается и расход воды из поливного трубопровода возрастает. Таким образом, автоматически поддерживается заданный расход через капельницу.
