Результат выполнения научно-исследовательской работы.

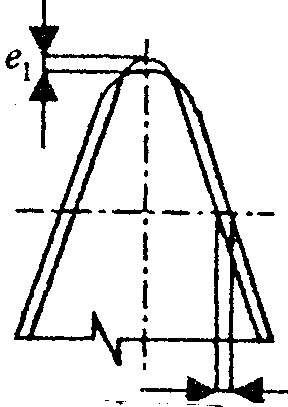

Величина занижения профильных зубьев радиусных червячно-модульных фрез с прогрессивной схемой резания должна соответствовать максимальной толщине слоя, срезаемого периферийной режущей кромкой зуба обычной фрезы, работающего всей вершиной (см. рисунок). Величина заужения высотных зубьев фрезы ( e₁) должна соответствовать максимальной толщине слоя, срезаемого боковыми режущими кромками зуба обычной фрезы. Учитывая это, формулы для определения параметров коррекции будут иметь следующий вид.

При встречном зубофрезеровании

е ₁=1,22· m ^0,70·z ^-0,38·z ₀^-0,90·s ₀^0,60 (1)

e ₂=1,20·m ^0,62·z ^-0,37·z ₀^-0,97·s ₀^0,37 (2)

При попутном зубофрезеровании

e ₁=1,39·m ^0,70·z ^-0,40·z ₀^-0,95·s ₀^0,60 (3)

e ₂=1,41·m ^0,68·z ^-0,39·z ₀^-0,99·s ₀^0,32 (4)

где z - число зубьев нарезаемого колеса; s₀ - подача на один оборот заготовки.

Согласно уравнениям (1-4) параметры коррекции червячно-модульных фрез с прогрессивной схемой резания зависят не только от параметров инструмента, но и от числа зубьев нарезаемого колеса, величины подачи и ее направления. В производственных условиях часто приходится нарезать зубчатые колеса с различным числом зубьев, работать с различными подачами как при попутном, так и при встречном зубофрезеровании. Это заставляет задуматься над тем, как лучше спроектировать прогрессивную схему резания применительно к фрезам с радиусной вершиной зуба с учетом:

1. Обеспечить легкие условия работы всех зубьев фрезы.

2.

Профиль зубьев фрезы
