Номер

51-017-02

Наименование проекта

Дозатор с насосной станцией

Назначение

Заправка узлов трактора.

Рекомендуемая область применения

Эксплуатация и ремонт сельскохозяйственной техники.

Описание

Результат выполнения конструкторской разработки.

Состоит из насосной станции, дозатора и системы трубопроводов. Дозатор - это сборный узел. Внутри его сварного корпуса смонтированы приборы гидроаппаратуры: золотники, обратный клапан, реле давления, которые обеспечивают нормальную работу по дозировке. На верхней плите корпуса установлен гидроцилиндр непрерывного действия, который взаимосвязан с гидроаппаратурой. Величина дозировки регулируется изменением хода поршня гидроцилиндра.

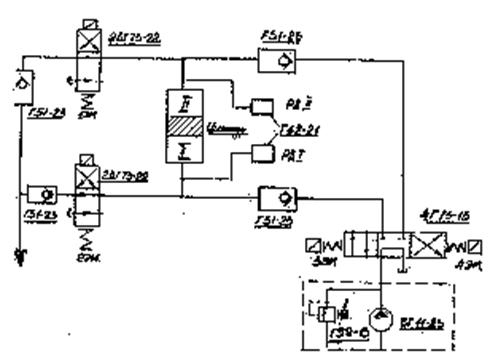

Установка работает следующим образом. При включении гидростанции срабатывают электромагниты: 4ЭМ - закрыт, ЗЭМ - открыт, 1ЭМ - открыт, 2ЭМ - закрыт (см. схему). Масло под давлением через золотник 4 Г73-13 и обратный клапан 1Г5-23 заполняет полость 1 гидроцилиндра. В момент заполнения полости 1 масло с полости 2 выдавливается поршнем через золотник 2БГ73-22 и обратный клапан в узел трактора. После заполнения полости 1 в системе создается давление, от которого срабатывает реле давления РД1, оно подает команду на выключение гидравлической станции. После включения гидростанции аналогично заполняется маслом полость цилиндра 2, а выдавливается оно из полости 1. В дальнейшем цикл повторяется.

Преимущества перед известными аналогами

Наличие дозатора, который регулирует подачу масла.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышена производительность труда в 1,5 раза.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

28.01.2002
