Результат выполнения научно-исследовательской работы.

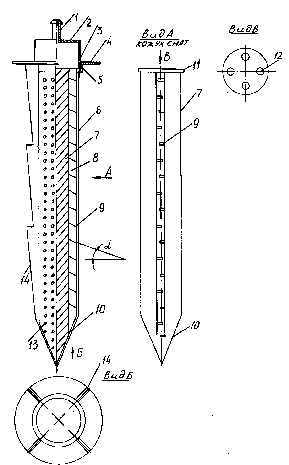

Лабиринтная капельница содержит входной патрубок 1 (см. рисунок), предназначенный для соединения с помощью шланга с поливным трубопроводом. Входной патрубок выполнен единой деталью с крышкой 2, выполняющей роль накопительно-расширительной камеры. В нижней части крышки предусмотрена наружная резьба 3 для присоединения опорной плиты 4 с сетчатым кожухом 6. Для соединения с крышкой 2 на штуцере 5 опорной плиты также имеется резьба. Дозирующий стержень 7, который прижимается крышкой 2 к торцу штуцера 5, имеет прямоугольные канавки 8. По всей длине канавок лабиринта размещены ступени 9, которые имеют угол наклона a=5° к горизонтальной плоскости. В нижней части дозирующий стержень 7 и сетчатый кожух 6 имеют заострение 10. Для подачи воды в канавки из накопительно-расширительной камеры во фланце 11 стержня имеются отверстия 12. Сетчатый кожух выполнен в виде трубки с заострением 10 и имеет сквозные отверстия 13, которые соединяют полость дозирующего стержня с корнеобитаемым слоем почвы. Устойчивость капельницы в почве обеспечивается почвозацепами 14.

Капельница работает следующим образом. Производится сборка капельницы. Для этого дозирующий стержень 7 вставляется в сетчатый кожух 6 до упора фланцем 11. Крышка 2 ввинчивается в штуцер 5 и закрепляет дозирующий стержень. Входной патрубок 1 соединяется шлангом с поливным трубопроводом системы капельного орошения. Капельница заглубляется в почву до касания с опорной плитой, включается подача воды. Из входного патрубка вода поступает в нкопительно-расширительную камеру, теряет напор, распределяется по отверстиям 12 и направляется в канавки 8. Из-за лабиринтного расположения ступенек вода движется по зигзагообразной территории. Расположение ступеней под углом a=5°. Вода направляется к отверстиям сетчатого кожуха и равномерно увлажняет корнеобитаемый слой почвы.
