Результат выполнения научно-исследовательской работы.

Стендер состоит из шарнирно соединенных труб, уравновешенных противовесами, присоединительной головки стойки (см. рисунки). Стойка является опорным элементом, закрепляется на бетонном основании пирса, присоединяется к наземному трубопроводу. Подвижная часть стендера может перемещаться в горизонтальной и вертикальной плоскостях, обеспечивая необходимый диапазон обслуживания. Присоединительная головка оснащена тремя двухрядными шарнирами, имеет шесть степеней свободы. В установке применены боле совершенные усиленные шарниры. Наружные обоймы шарниров связаны между собой кронштейном, воспринимающим на себя всю нагрузку стендера, что позволяет производить замену уплотнительных манжет без демонтажа и без разборки шарниров.

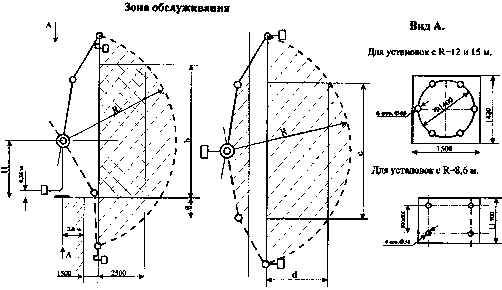

Рис. 1

Рис. 2

r, м	Н, м	а, м	b, м	с, м	d. м	Масса, т
8,6	4	2	10	5	4,5	3
12	4,5	5,5	14,5	14	6	4
15	6	7	19	18	9	5
