Номер 42-061-02 |
|
Наименование проекта Штамп комбинированный |
|
Назначение Для одновременной вырубки прямоугольного контура 170х200 мм из алюминиевого листа толщиной 0,5 мм, нанесения рифления и маркировки. |
|
Рекомендуемая область применения Машиностроение |
|
Описание
Описание к ИЛ № 42-061-02

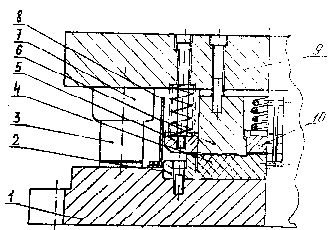

Данная работа является результатом выполнения конструкторской разработки. Штамп (см. рисунок) состоит из плиты 1 с матрицей 2, снабженной специальной полиуретановой вставкой 4, легко удаляемой при ее износе.
Штамп комбинированный
Нижняя часть штампа посредством колонок 3 и втулок 7 соединена с верхней плитой 9, на которой закреплены пуансон 6,съемник 5 и выталкиватель 10. С целью обеспечения безопасности работы на штампе предусмотрено ограждение 8. Штамп работает следующим образом. Заготовку устанавливают на рабочую поверхность полиуретановой вставки до упора и сообщают ползуну пресса рабочий ход. При этом происходят вырубка, нанесение рифления, маркировка, а также получение отверстия. Готовая деталь удаляется из рабочей зоны с помощью съемника и выталкивателя. |
|
Преимущества перед известными аналогами Выполнение четырех операций за один ход ползуна. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект На 25% снизилась трудоемкость изготовления детали. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 08.04.2002 |
