Описание к ИЛ № 42-055-02

Данная работа является результатом выполнения конструкторской разработки.

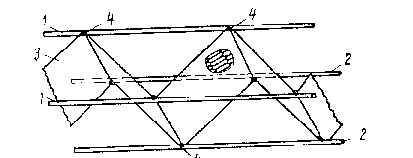

Арматурный каркас содержит верхние 1 и нижние 2 продольные стержни и соединенную с ними поперечную арматуру, в виде просечно-вытяжной металлической полосы 3, изогнутой в продольном направлении с образованием гофров периодического профиля, при этом соединения полосы со стержнями произведены в местах ее перегибов 4.

Арматурный каркас

При изготовлении арматурного каркаса сначала протяжно-вытяжную полосу изгибают в профильном направлении с образованием гофрой необходимой высоты и шага, после чего к местам ее перегибов крепят верхние и нижние продольные стержни. Так как при этом поперечная арматура образована не только решетчатой структурой просечно-вытяжной полосы, но и поперечным изгибом такой решетки, то при этом увеличивается ее пространственная жесткость, что повышает несущую способность арматурного каркаса.
