Описание к ИЛ № 38-010-02

Результат выполнения конструкторской разработки.

Станок состоит из следующих основных узлов: двух волокодержателей, червячного редуктора с тянущим барабаном, направляющих валков, укладчика проволоки, наматывающего устройства, бобины для проволоки, электропривода, ручной лебедки, специальных клещей и станины.

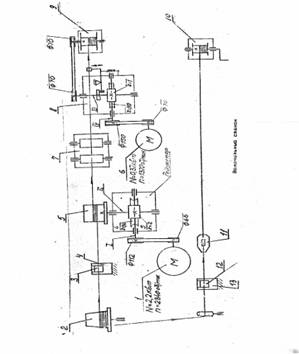

Принцип работы станка. Бухта отожженной проволоки устанавливается на бобину 2. Свободный конец проволоки заостряется, затем пропускается через волоку 12 и зажимается в клещах 11. Волока устанавливается в волокодержатель 13 и ручной лебедкой 10 проволока протягивается через волоку 12 на необходимую длину, после чего протянутый конец проволоки освобождается из клещей и вместе с волокой 3 устанавливается в волокодержатель 4. Затем делается несколько витков проволоки вокруг тянущего барабана 5 через направляющие валки 7, укладчик 8 и закрепляется на катушке наматывающего устройства 9. Включается электродвигатель 6 укладчика проволоки с тем, чтобы произвести ее натяжение, и только после этого включается электродвигатель 1 привода тянущего барабана. После того, как бухта проволоки будет пропущена через волоку и намотана на катушку наматывающего устройства, выключаются оба электродвигателя. Сначала снимается катушка с наматывающего устройства, а затем - проволока с катушки. Катушка вновь устанавливается на наматывающее устройство. Снятая проволока при необходимости отжигается и перематываются на бобину. Количество циклов делается столько, сколько необходимо для получения требуемого диаметра проволоки.
