Описание к ИЛ № 38-006-02

Результат выполнения конструкторской разработки.

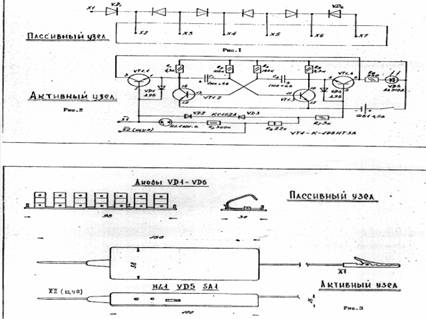

Пробник состоит из двух узлов: пассивного и активного. Пассивный узел представляет собой плату с зажимами , между которыми встречно - последовательно распаяны диоды. Основой активного узла служит симметричный мультивибратор, выполненный на транзисторах vt1.1 и vt1.3 . Транзисторы Т1.1 и Т1.4, а также диоды vd1, vd4 образуют электрические ключи, состояние которых определено режимом измеряемой цепи. Нагрузкой ключей служит светодиод vd5 . Схема построена таким образом, что при замыкании измерительной цепи работает мультивибратор, транзисторы vt 1.1, vt1.4. поочередно открываются, светодиод vd5 светится непрерывно. При подключении к измерительной цепи р-п перехода мультивибратор также работает, но периодически открывается только один ключ, и светодиод vd5 получает прерывистый свет. Резисторы r6, r7 и стабилитроны vd2, vd3 защищают элементы пробника от высокого напряжения. При видимом переменном напряжении более 100 В зажигается неоновая лампа hl1, а работа мультивибратора срывается и светодиод vd5 не светится.

При входном постоянном напряжении 4-300 В создаются условия для периодического открывания только одного из ключей, поэтому светодиод излучает прерывистый свет и одновременно по достижении напряжения 100 В загорается неоновая лампа hl1. При прозвонке кабеля проводники на его ближнем конце в произвольном порядке подключаются к зажимам Х2 - Хп-1, а контрольный проводник или экран кабеля к зажиму Х1 пассивного узла. Номер проводника на другом конце кабеля определяется следующим образом: зажим Х1 активного узла подключают к контрольному проводнику кабеля, а щупом Х2 поочередно касаются проводников кабеля до появления прерывистого свечения светодиода. Найденный проводник подключен к зажиму Х2 пассивного узла. Затем зажим Х1 переключают к найденному проводнику и отыскивают следующий и т.д. Таким образом определяют все проводники в соответствии с их нумерацией на пассивном узле.
