Описание к ИЛ № 38-005-02

Результат выполнения конструкторской разработки.

Универсальный стенд монтируется на силовой анкерной железобетонной плите, на которой установлено нагрузочное оборудование для испытания нагружением конструкций и изделий.

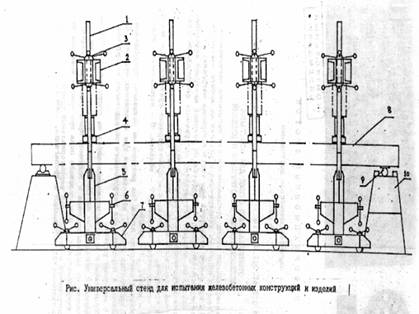

Схема показана на рисунке, где 1-силовой винт, 2-силовая траверса, 3-гайка, 4-промежуточная траверса, 5-вставка, 6-ограничитель наклона, 7-тележка, 8-испытываемое изделие, 9-каток, 10-опора.

Силовая анкерная плита предназначена для восприятия усилий, возникающих при испытаниях изделий. Для закрепления и передвижения загрузочного оборудования и опор она имеет 5 анкерных ручьев.

Испытываемое изделие устанавливается на опоры высотой 770 мм с подвижным и неподвижным катками шириной 3000 мм или 700 мм . Опоры закрепляются к ручьям силового пола при помощи анкерных болтов. После установки изделия на опоры из резервной зоны накатываются силовые рамы с гидродомкратами. Рамы перемещаются по верхним полкам швеллеров силовых ручьев плиты на колесах тележки. На изделие устанавливаются траверсы длиной 1500 мм или 1000 мм или одновременно обе. Затем производится регулировка силовых винтов для плотной установки катков на изделие и выбор всех зазоров.

Для передачи растягивающих усилий от силового пола к раме применена система тяг и анкерных болтов.

Нагружение изделий производится гидродомкратами типа ДГ, которые крепятся на балку через направляющие и ребра, привариваемые непосредственно к хомутам домкратов.
