Результат выполнения конструкторской разработки.

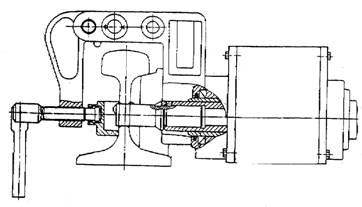

Станок состоит из быстродействующего зажимного устройства, мотор-редуктора, коробки скоростей. Зажимное устройство предназначено для закрепления станка на одной стороне рельса, и включает в себя упор-захват, зажим, соединенный с упором-захватом осью и выдвижным штырем, и винт с ручкой и подпятником. С другой стороны рельс упирается на шаблоны с упором. К упору захвата прикреплена рукоятка, на которой устанавливается бачок с охлаждающей жидкостью.

В мотор-редукторе расположен электродвигатель, механизм вращения и подачи сверла, магнитный пускатель и микровыключатель. Коробка скоростей состоит из первичного вала, соединенного втулкой с валом электродвигателя, вилки переключения, кулачковой муфты, насаженной на вал-шестерню, и зубчатых колес.

К источнику электроэнергии станок подключается посредством четырехжильного кабеля с кабельной вилкой.

При включении станка ток поступает к электродвигателю. Вращение вала электродвигателя через валик передается в коробку скоростей. Рукоятка находится в нейтральном положении. При перемещении рукоятки влево из нейтрального положения через вилку переключения кулачковая муфта соединяется с зубчатым колесом, и вращение передается шпинделю, который вращается с увеличенной скоростью. При перемещении рукоятки вправо - шпиндель вращается с уменьшенной скоростью. Из-за разности в передаточных отношениях кулачок опережает во вращении шпиндель. Шпиндель перемещается по винтовой канавке кулачка, обеспечивая продольное перемещение шпинделя со сверлом. После окончания сверления шпиндель под действием пружины возвращается в исходное положение и роликом нажимает на толкатель микровыключателя, который через магнитный пускатель отключает электродвигатель.

Работа фаскосъемника происходит в полуавтоматическом цикле. При возвратно-поступательном движении шпинделя фаскосъемник режущей кромкой снимает переднюю фаску в отверстии рельса и одновременно под действием силы резания резец поворачивается на оси и другой кромкой срезает заднюю фаску.

После снятия фасок резец с помощью пружины возвращается в первоначальное положение, а шпиндель с фаскосъемником автоматически возвращается в исходное положение.

Упрочение отверстия осуществляется раскаткой с помощью раскатчика.

Сверление отверстия, одновременное двухстороннее снятие фасок, упрочение отверстия раскаткой, проводятся с одной установки станка на рельсе с использованием быстро сменных оправок, в которых закрепляется необходимый для каждой операции инструмент.

Замена инструмента производится без снятия станка с рельса.

Применение станка повышает качество сверления и обработки отверстия.
