Описание к ИЛ № 38-003-02

Результат выполнения конструкторской разработки.

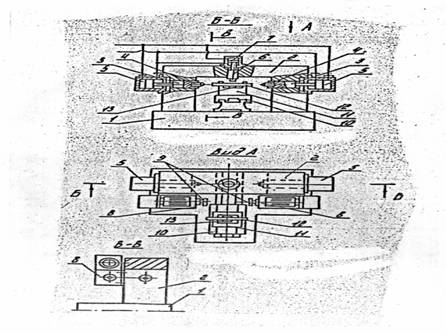

Металлорежущий станок встроен в автоматическую линию модели МЕ939Л01, см. рисунок, содержит станину 1, на которой жестко установлен корпус 2 арочного типа. В расточных отверстиях корпуса расположены устройства для выдавливания центровых отверстий, содержащие пиноль 3, пуансон 4, привод 5 и устройство для дополнительного поджима, содержащее гильзу 6 и привод 7. На вертикальных стенках корпуса 2 смонтированы инструментальные головки 8, несущие торцовые фрезы 9. На станине 1 установлен силовой стол 10, несущий приспособление 11 для зажима заготовки 12. На приспособлении 11 размещена подводимая опора 13.

Станок работает следующим образом. Заготовка 12 устанавливается и зажимается в приспособлении 11. Силовой стол 10 ускоренно перемещает приспособление 11 к инструментальным головкам 8 и с установленным недобегом переходит на рабочую подачу. Фрезы 9 фрезеруют торцы заготовки 12. По окончании операции фрезерования стол 10 ускоренно перемещается в позицию выдавливания до взаимодействия с жестким упором и фиксируется. Затем подается команда на выдавливание центровых отверстий. Опора 13 подводится к поверхности заготовки 12, а гильза 6 посредством привода 7 поджимает заготовку 12 к опоре 13. В то же время пуансоны 4 пинолью 3 посредством привода 5 подводятся к торцам заготовки 12. Далее силовой стол 10 возвращает обработанную заготовку 12 в исходное положение, ее снимают и устанавливают необработанную.
