Номер

29-195-02

Наименование проекта

Преднапряженная панель покрытия с облегченной конструкцией плиты

Назначение

Использование в большепролетных покрытиях зданий и сооружений, а также для несущих элементов транспортных галерей, переходов и других аналогичных объектов

Рекомендуемая область применения

Строительство объектов промышленного и гражданского назначения

Описание

Описание к ИЛ № 29-195-02

Результат научно-исследовательской работы.

Разработанная преднапряженная панель покрытия (см. рис.) представляет собой облегченную тонкую железобетонную плиту, выполняющую роль верхнего пояса, к которой присоединены металлические подкрепляющие элементы в виде пространственно ориентированных шпренгелей, состоящих из стержней решетки и нижнего пояса. Панель дополнительно снабжена криволинейным поясом из пучков высокопрочной арматурной стали или тросов, с подвесками или стойками, присоединенными к узлам нижнего пояса, снабженным натяжным устройством, а его концы закреплены в торцевых элементах железобетонной плиты. Узлы соединения с железобетонной плитой содержат металлические пластины, ориентированные в пространстве по трем направлениям, и дополнительную пластину, ориентированную по направлению оси раскоса и жестко присоединенную к другим пластинам.

Преднапряженная панель покрытия может быть выполнена сборной из нескольких тонких ребристых плит, жестко соединенных в узлах металлическими накладками, приваренными к металлическим узловым элементам, швы между плитами замоноличены.

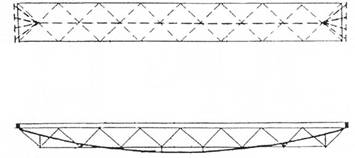

Рис. Преднапряженная панель покрытия (общий вид)

Преимущества перед известными аналогами

Конструкция позволяет догрузить железобетонную часть сжимающими усилиями, улучшая условия ее работы, и использовать в большей мере резервы ее несущей способности; разгрузить металлическую часть; повысить жесткость панели

Стадия освоения

Внедрено в производство

Результаты испытаний

Возможность рационального выбора соотношений жесткости (поперечных сечений) дополнительного пояса по отношению к имеющемуся металлическому поясу. Эффективным является соотношение, при котором усилия в дополнительном поясе в 3-4 раза больше, чем в основном

Технико-экономический эффект

Повышение эффективности работы конструкции в 1,5 раза за счет снижения металлоемкости, повышения жесткости и несущей способности, увеличения перекрываемого пролета, снижения стоимости

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

26.04.2002
