Описание к ИЛ № 038-025-02

Результат конструкторской разработки.

При шлифовании указанных изделий из древесины межзерновое пространство шлифовальной шкурки забивается шлифовальной пылью. Это особенно заметно при увеличении давления прижимного утюжка на шлифовальную ленту. Но так, как зерновое пространство будет забито шлифовальной пылью, то это сказывается на работоспособности шлифовальной ленты, она заметно снижается. В этом случае ее часто приходится менять. Для решения этого негативного явления и чтоб увеличить срок службы шлифовальной ленты предлагается обдув шлифовальной ленты с помощью сжатого воздуха. Известны предложения по очистке шлифовальной ленты от запрессованной пыли - это установка щеток. В первый момент установка капроновых щеток дает положительный эффект, но впоследствии щетка контактирует со шлифовальной лентой и истирается. После этого щетка уже не контактирует со шлифовальной лентой и не удаляет с нее шлифовальную пыль. Поэтому щетки тоже необходимо часто менять, останавливать станок, что сказывается на производительности.

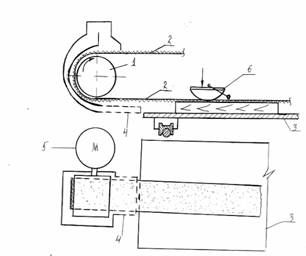

Чтобы решить эту проблему предложено установить обдув шлифовальной ленты с помощью сжатого воздуха. Общий вид этого устройства представлен на рисунке 1. Для этого в металлической трубе 4 просверлены небольшие отверстия по всей длине, с обеих сторон трубка заглушена пробками. В данную трубку вваривается другая трубка, на которой нарезана резьба для крепления двумя гайками 5 обдувного устройства в кожухе 3 ограждения натяжного шкива 2. На конец трубки ввертывается штуцер для подсоединения с помощью резинового шланга к системе воздухопровода сжатого воздуха, который имеется в цехе.
