Результат выполнения конструкторской разработки.

Разработана конструкция электродинамического излучателя для интенсификации различных технологических процессов, в частности процессов предупреждения отложений, возникающих в трубопроводе при сбрасывании отработанных (сточных) вод консервного производства.

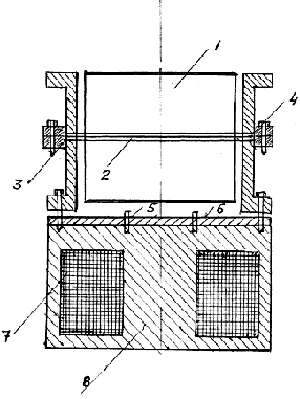

На рисунке представлен электродинамический излучатель, работающий в спектре частот от 50 Гц до 17 кГц.

Резонирующий стержень 1 изготовлен из дюралюминия и крепится в пазу 4 с помощью выточенного как одно целое с ним кольцеобразного выступа 2. Выступ зажимается между двумя резиновыми прокладками 3, 5.

На нижнем конце стержня имеется управляющее кольцо 6. Это кольцо входит в радиальный зазор электромагнита. Возбуждающая катушка электромагнита намотана на центральный полюс магнита 8 и служит первичной обмоткой трансформатора. Вторичной обмоткой является управляющее кольцо, которое образует один виток. Подмагничивание электромагнита осуществляется катушкой 7.

В некоторых случаях вместо электромагнита могут применяться постоянные магниты. Излучатели этого типа имеют очень острую резонансную кривую, вследствие чего даже незначительные отклонения частоты возбуждения от резонансной вызывают заметное уменьшение амплитуды колебаний. Вследствие этого для питания таких излучателей часто применяются специальные устройства автоподстройки частоты, расположенные возле торца вибрирующего стержня.

Максимальная сила, развиваемая излучателем, равна:

f=bli;

где:

f- сила электромагнита, Н;

В - магнитная индукция в зазоре магнита, Т;

l - длина окружности управляющего кольца, м;

i _max- максимальный ток в управляющем кольце, А;

n - эффективное число витков в возбуждающей катушке;

i- эффективное значение тока в возбуждающей

катушке, А.

Сопротивление электрической цепи излучателя при резонансе подсчитывается по формуле:

где:

r- механическое сопротивление, Н с/м;

В - индукция, Т;

l- длина, м;

r- сопротивление при резонансе, Ом.

Механическое сопротивление определяется по формуле:

где:

r- плотность вибрирующего стержня или мембраны, кг/м;

С - скорость звука в стержне, м/с;

s- площадь поперечного сечения, м;

d- логарифмический декремент колебаний;d=pdf₀/f₀;

f₀- резонансная частота, Гц;

df₀- отклонение от резонансной частоты, для которого

амплитуда колебаний уменьшается до величины
