Результат выполнения технологической разработки.

Способ заключается в том, что для обеспечения нормального режима работы БП последовательно с первичной обмоткой трансформатора включен "балластный" резистор или конденсатор, и еще конденсатор параллельно первичной обмотке - для уменьшения потребляемого БП тока. Емкость параллельно соединенного конденсатора выбирают из условия резонанса токов.

Для определения параметров элементов схемы замещения трансформатора и дополнительных элементов рассмотрена эквивалентная схема электрической цепи, состоящая из исследуемого трансформатора (Тр) и конденсаторного делителя напряжения С1, С2 (см.рисунок). На схеме трансформатор представлен комплексным входным сопротивлением

,

где - комплексное действующее значение напряжения на первичной обмотке и тока в ней соответственно,

r_вх, Х _вх - активная и реактивная составляющая входного сопротивления соответственно, учитывают параметры как первичной, так и приведенные к первичной обмотке параметры вторичной обмотки и нагрузки. Эти параметры определяют по данным измерений тока и напряжения, активной потребляемой мощности Р ₁, (или угла сдвига фаз между напряжением u ₁ и током i₁) при работе БП в новом режиме номинальной нагрузки при пониженном напряжении по формулам

z_вх = cosj₁= , r_вх = z_вхЧcosj₁, Х _вх = z_вхЧsinj₁ .

Если БП был предназначен для работы при частоте 50 Гц, то ориентировочно можно принять u ₁ = 120 В, если частота 60 Гц, то u₁ = 100 В.

По результатам измерений значение u ₁ может быть уточнено . При определении r _вх и Х _вх по изложенной методике учитываются и потери энергии в стальном сердечнике.

Емкость конденсатора С1 определяется из условия равенства реактивных проводимостей параллельных ветвей

С ₁ =

где w = 2 p¦ - угловая частота сети.

Далее находим u _c2 , ток i и емкость конденсатора С ₂

u _c2 = , i = , С ₂ = .

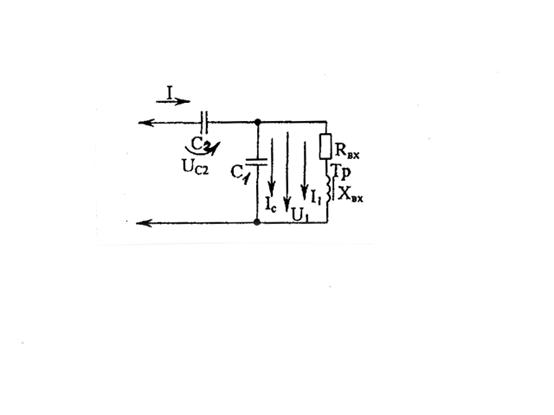

Схема способа включения 120-вольтного трансформаторного блока питания

в сеть с напряжением 220 В
