Номер 24-164-02 |
|||
|
Наименование проекта Автоматизация технологического процесса при электронно-лучевой обработке материалов |
|||
|
Назначение Повышение качества соединений. |
|||
|
Рекомендуемая область применения При электронно-лучевой обработке материалов. |
|||
|

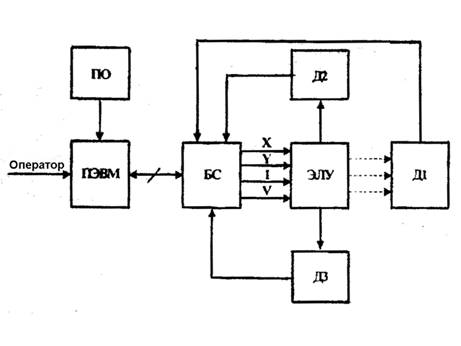

Описание Результат выполнения технологической разработки. Система управления состоит из программно-аппаратного комплекса в состав которого входят: ПЭВМ - персональная ЭВМ (см.рисунок), ПО - программное обеспечение, БС - блок сопряжения, ЭЛУ - электронно-лучевая установка, Д1, Д2, Д3 - датчики. Датчик Д1 представляет собой видеокамеру ИК-диапазона, которая передает данные о распределении температурного поля в зоне обработки в ПЭВМ. В памяти ПЭВМ имеется также расчетное распределение, полученное путем моделирования тепловых процессов при электронно-лучевой обработке. На основе сравнения расчетного и реального распределений температурных полей выбирается форма развертки электронного луча (сигналы Х и y), величина тока i. При этом ток луча контролируется дополнительно с помощью датчика Д2. Датчик Д3 - это датчик вращения изделий, который контролирует количество циклов обработки.
Для того, чтобы система управления учитывала инерционность тепловых процессов, введена возможность регулирования скорости v вращения изделия. Поэтому выход на необходимый режим обработки возможен в течение нескольких оборотов с разной скоростью. Схема управления технологическим процессом при электронно-лучевой обработке материалов |
|||
|
Преимущества перед известными аналогами Система управления мощностью и разверткой электрического луча. |
|||
|
Стадия освоения Способ (метод) проверен в лабораторных условиях |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект Улучшение качества изделий в 2 раза. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 24.04.2002 |
