ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 24-148-02 |
|
Наименование проекта Комбинированная система ВЗЧ-АБ-СГ |
|
Назначение Аккумулирование электрической энергии от ВЗУ ограниченной мощности и осуществление питания приемников трехфазным переменным током с выходной частотой 50 Гц и напряжением 380 В с установленной мощностью, превышающей мощность ВЗУ. |
|
Рекомендуемая область применения При питании приемников, находящихся вдали от электропередач, трехфазным переменным током. |
|

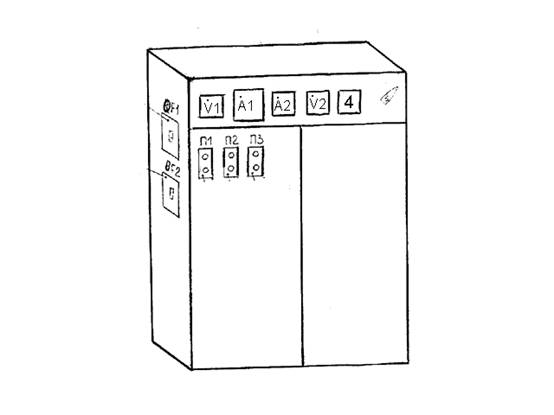

Описание Результат выполнения конструкторской разработки. Комбинированная система включает ветроэлектрическую установку (ВЗУ), аккумуляторную батарею (АБ), синхронный генератор (СГ). ВЗУ включает: qf1 - автомат, осуществляющий подачу напряжения на зарядное устройство и защиту выходных цепей от токов короткого замыкания (К3) (см.рисунок); А1, v1 - приборы контроля зарядного тока и напряжения в АБ; блок пуска и стабилизации частоты вращения синхронного генератора с пускателем П1; контакторы; qf2 с контактором и пускателем П2, обеспечивающими подачу напряжения потребителю и защиту силовой цепи СГ от токов К3. Аккумулирование энергии в блоке АБ осуществляется автоматом qf1 ВЗУ по входу зарядного устройства. При напряжении на блоке АБ меньше 280 В, реле включает контактор подающий напряжение на конденсатор, которое выпрямляется и подается на блок АБ. При достижении уровня напряжения 310 В реле отключает контактор и заряд прекращается, в таком режиме осуществляется автоматический заряд блока АБ. Запуск СГ производится при отсутствии нагрузки на его выходе, что имеет место при отключенном автомате qf2. При нажатии на кнопку П1 включается контактор, подающий напряжение на обмотку возбуждения двигателя (Д). Срабатывает реле времени (РТВ) и через нормально открытые (н.о.) контакты подключается катушка, контакты которой подключают якорную цепь (Д) к выходу АБ. Одновременно н.о. контакт включает отсчет времени, которое своим н.о. контактом замыкает цепь катушки для вывода rД из якорной цепи. Пуск СГ закончен.
аккумуляторная батарея - синхронный генератор |
|
Преимущества перед известными аналогами Качественный уровень выходного напряжения при использовании электромашинного преобразователя. |
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Экономия материалов в 3 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 24.04.2002 |
