ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 24-147-02 |
|||
|
Наименование проекта Прибор для бесконтактного обнаружения места однофазного замыкания на землю воздушной линии электропередач 10 кВ |
|||
|
Назначение Сокращение времени и места поиска поврежденной линии электропередачи. |
|||
|
Рекомендуемая область применения При поиске места однофазного замыкания на землю воздушной линии электропередач 10 кВ. |
|||
|
Описание
Результат выполнения технологической разработки. Прибор включает в себя - магнитную антенну (МА) (см.рисунок) в виде индуктивной катушки с разомкнутым сердечником; электрическую антенну (ЭА) в виде проводника; предварительный усилитель (ПУ); аналого-цифровой преобразователь (АЦП) для ввода мгновенных значений сигнала в процессор для последующей обработки; управляемый усилитель (УУ) с изменяемым коэффициентом усиления для поддержания оптимального уровня сигнала на входе АЦП; центральный процессор (ЦП) - однокристальную микроЭВМ, выполняющую все необходимые манипуляции с сигналом: сбор, хранение, спектральный анализ, формирование индикатором; дисплей (И), показывающий состояние прибора и необходимые (для принятия решения о поиске неисправности) параметры электромагнитного поля; клавиатуру (К) для выбора режима работы прибора. Определение наличия повреждения происходит в результате амплитудного анализа спектра магнитной и электрической составляющих электромагнитного поля под линией электропередачи. Определение направления к месту замыкания возможно в результате фазового анализа магнитной и электрической составляющих электромагнитного поля выбранной гармоники.

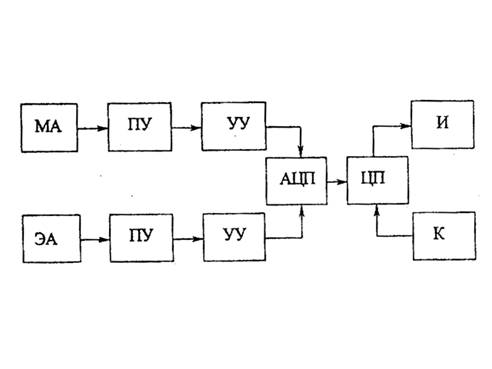

Структурная схема прибора |
|||
|
Преимущества перед известными аналогами Автоматический выбор номера гармоники для фазового анализа после получения амплитудного спектра, автоматическая подстройка чувствительности при изменении интенсивности поля. |
|||
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Снижение трудоемкости в 2,5 раз. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 24.04.2002 |
