Номер 24-125-02 |
|
Наименование проекта Индуктивный способ подключения высокочастотного оборудования к линии электропередачи |
|
Назначение Обеспечение оперативной информацией о состоянии и параметрах линий электропередачи, удаленных от диспетчерского пульта. |
|
Рекомендуемая область применения При эксплуатации линии электропередач. |
|

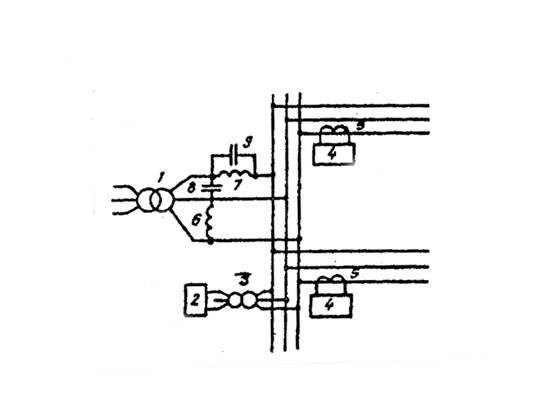

Описание Результат выполнения технологической разработки. Индуктивный способ подключения высокочастотного оборудования к линии электропередачи заключается в введении сигнала в линию при помощи трансформатора тока. Сигнал передатчика 2 (см.рисунок) вводится на питающей подстанции через трансформатор 3. Трансформатор 1 является питающим трансформатором. Сигнал формируется как падение напряжения на входном сопротивлении сети (ВСС) относительно шин подстанции. Минимальная величина ВСС определяется полным сопротивлением параллельно включенных заграждающего контура (3К) 7 и 9 и сети высокого напряжения. Введение шунтирующей цепи (катушка 6, конденсатор 8 и 3К) обеспечивает стабильные и высокие значения ВСС, что позволяет снизить мощность передатчика 2. Устройство контроля параметров линии 4 подключается к проводу одной из фаз ЛЭП через трансформатор тока 5.
к линии электропередачи |
|
Преимущества перед известными аналогами Способ позволяет уменьшить мощность передатчика, исключает влияние передаваемых сигналов на устройства передачи информации соседних подстанций. |
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Снижение материалоемкости в 2,2 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 26.04.2002 |
