Результат выполнения конструкторской разработки.

Пресс-форма состоит из неподвижной, промежуточной и подвижной частей и имеет две плоскости разъема.

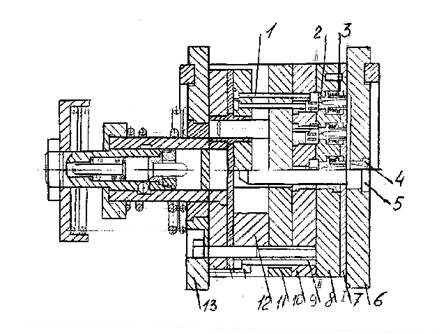

Неподвижная часть содержит установочную плиту 6 (см.рисунок) с посадочным местом для крепления к неподвижной плите литьевой машины, литниковую втулку 4, направляющую втулку 5, лекало.

Промежуточная часть содержит плиту 8 с прокладкой 7 и механизм отрыва и выброса точечного литника, состоящего из подпружиненной втулки 3 и стакана 2.

Подвижная часть формы содержит установочную плиту 13, жестко связанную с ней матрицу 10, опорную плиту 11. В подвижной части расположены выталкиватели изделия 1, контртолкатели 9, плита толкателей 12, прокладка, плита хвостовика, захваты со штифтами и осью и механизм возврата системы выталкивания в исходное положение.

Литьевая форма работает следующим образом. Установив металлическую арматуру в матрицу и, сомкнув форму, неподвижная плита утапливает подпружиненную втулку заподлицо с поверхностью промежуточной плиты. В сомкнутую форму впрыскивают материал и после соответствующей выдержки раскрывают.

Захват, шарнирно закрепленный на подвижной части пресс-формы, под действием пружины удерживает промежуточную часть формы, поэтому при раскрытии она начинает расходиться по плоскости разъема i - i. Втулка под действием пружины отрывает литник от изделия и выбрасывает его из формы.

Движение промежуточной части пресс-формы продолжается до тех пор, пока штифт, запрессованный в захвате, двигаясь по выступу на копире, не выведет захват из зацепления с прокладкой.

После этого обойма и прокладка, дойдя по инерции до упора на копире, останавливается. Подвижная часть пресс-формы начинает расходиться по плоскости разъема ii - ii и уносит с собой отливки. При дальнейшем раскрытии пресс-формы механизм возврата системы выталкивания, взаимодействуя с упором литьевой машины, посредством выталкивателей удаляет изделия из матрицы, после чего система вновь приходит в исходное состояние.

Многоместная литьевая пресс-форма
