Номер 24-110-02 |
|||
|
Наименование проекта Поперечные грабли |
|||
|
Назначение Механизация заготовки грубых кормов на небольших участках, в подсобных хозяйствах. |
|||
|
Рекомендуемая область применения Сгребание сена из прокосов в валки на мелкоконтурных участках. |
|||
|

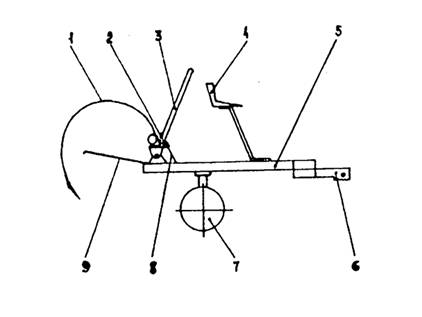

Описание Результат выполнения конструкторско-технологической работы. Грабли состоят из стальных зубьев 1 (см.рисунок), нижний конец которых сплющен и заострен, а верхний - изогнут в кольцо. Зубья вместе с очистительными прутьями 9 прикреплены к грабельному брусу 2, шарнирно присоединенному к раме 5 с прицепным сиденьем 4. Грабельный брус снабжен фиксатором 8 и рукояткой 3 для подъема его из рабочего положения в транспортное. Рама имеет сницу с прицепом 6. Грабли опираются на два пневматических колеса 7, которые стойками крепятся в держателях рамы. При работе опущенные зубья граблей образуют короб, после заполнения которого сеном грабельный брус поворачивают при помощи рукоятки. Концы зубьев поднимаются, очистительные прутья сбрасывают сено с зубьев, и валок сена выпадает из короба, а затем зубья снова опускают. С целью устранения потерь сена траектории опускающихся зубьев рассчитаны так, что их носки копируют контур валка. Для получения прямолинейных поперечных валков, во время последующего заезда, грабельную секцию поднимают против сформированных валков. Во избежание потерь сена расстояние от концов зубьев до поверхности почвы устанавливают не больше 1 см, регулируют его вертикальным перемещением колес со стойками относительно держателей рамы. Поперечные грабли совместно с универсальной навеской НУ-1 агрегатируются с колесными пешеходно-ездовыми мотоблоками тягового класса 0,1.
Поперечные грабли |
|||
|
Преимущества перед известными аналогами Позволяют качественно сгребать сено в валки из прокосов, просты в устройстве, эксплуатации и обслуживании. |
|||
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Снижение трудоемкости в 3 раза. Повышение производительности труда в 3 раза. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 16.04.2002 |
