Результат выполнения конструкторской разработки.

Пеногенератор состоит из корпуса 2 (см.рисунок), выполненного в форме усеченного конуса, переходящего в цилиндр, резьбовой трубки для подачи пенообразующего раствора, закрепленной в верхнем основании конуса, штуцеров 1 для подачи сжатого воздуха, расположенных под углом 30 ^о к оси корпуса, пакета из двух сеток с ячейками размером 0,5х0,5 мм и 1х1 мм, опорного кольца, расположенного между сетками, крепежного кольца 3 и уплотнительной гайки.

Струи сжатого воздуха, выходящие из штуцеров с одинаковой скоростью, захватывают со среза трубки пенообразующий раствор и, соударяясь, распыляют (диспергируют) его. При этом создается равномерно перемешанная газожидкостная струя, которая, проходя через сетки, образует устойчивый однородный поток пены.

Раствор к пеногенератору поступает из емкости самотеком, сжатый воздух - от пневмосети или отдельного источника сжатого воздуха.

Установка с коническими пеногенераторами монтируется в местах пересыпки и дробления сыпучих пылящих материалов. Пена подается между сетками, формирующими плотные пенные затворы заданной толщины на входе и выходе укрытий. Затворы предотвращают выбивание пыли из укрытий. Часть пены, поступая в укрытия, перемешивается с материалом и уменьшает пылеобразование.

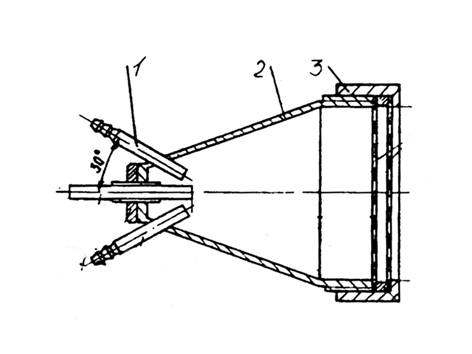

Схема установки конического пеногенератора
