Результат выполнения конструкторской разработки.

Установка включает нагружающее устройство возбудителя авторезонансных колебаний, систему автоматической регистрации возникновения усталостной трещины и устройства нагрева образцов.

Узлы нагружающего устройства смонтированы на массивной плите. Основными узлами являются зажим 1 (см. рисунок) и электромагниты 6. Зажим обеспечивает базирование и закрепление образцов 2, 3 с помощью захватов. Его устанавливают с возможностью перемещения в направлении, перпендикулярном направляющим электромагнитов. Положение зажима и электромагнитов определяют в зависимости от длины образцов и требуемой величины амплитуды колебаний.

Для обеспечения обратной связи в режиме авторезонансных колебаний используют датчик 4, который представляет собой закрепленный на магнитном основании фотодиод. Датчик устанавливают таким образом, чтобы оптическое окно находилось в зоне полутени от закрепленной на подвижном захвате 5 шторки 7. При перемещении шторки изменяется освещенность датчика, что приводит к изменению генерируемого им фототока. Полученный сигнал усиливается, корректируется и используется при возбуждении автоколебаний.

Электрический сигнал с датчика нагружающего устройства поступает на вход фазового корректора, являющегося составной частью возбудителя резонансных колебаний. Назначением фазового корректора является обеспечение баланса фаз в цепи положительной обратной связи, в которую входит электромеханическая часть нагружающего устройства. Регулировка фазовой характеристики осуществляется резистором r1. С выхода фазового корректора сигнал через регулятор усиления поступает на вход усилителя мощности, нагрузкой которого являются электромагниты нагружающего устройства.

Сигнал с резистора r2 подается на формирователь счетных импульсов с выхода которого сформированные прямоугольные импульсы поступают на входы системы автоматической регистрации возникновения усталостной трещины. Принцип обнаружения усталостной трещины в образце основан на сравнении текущего значения периода авторезонансных колебаний с величиной периода авторезонансных колебаний, которая усиливается после первого этапа нагружения и характеризует начальное состояние испытуемого образца.

Нагрев образцов осуществляется проходящим током промышленной частоты. Способ нагрева удобен ввиду параллельной установки образцов в колеблющейся системе.

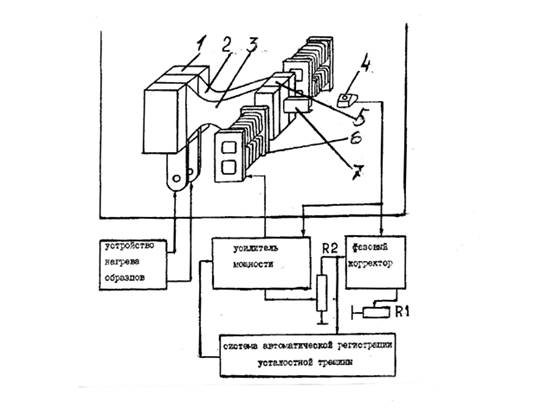

Схема установки для испытания на усталость тонких лент
