Устройство защиты оборудования при падении уровня воды

Назначение

Снижение трудоемкости, повышение оперативности.

Рекомендуемая область применения

При управлении исполнительными механизмами в аварийных ситуациях.

Описание

Результат выполнения конструкторской разработки.

Устройство (см.рисунок) состоит из датчиков, помещенных в контролируемую среду, электронного блока (ЭБ) и блока питания (БП).

В исходном состоянии, когда датчик находится в жидкости (датчик i), на входе Д1-1 присутствует уровень напряжения "0". При этом на выходе Д1-2 также держится уровень "0", а реле Р1 находится в обесточенном состоянии. Если датчик находится не в жидкости (датчик 2), на входе Д1-3 и выходе Д1-4 сформируется уровень "1" и реле Р2 сработает, обеспечив реакцию исполнительных механизмов.

Для устранения влияния случайных процессов служат элементы временной задержки r2, c2, r6, c3, параметры которых могут быть подобраны в каждом конкретном случае.

В качестве датчиков используются штыревые зонды, размещенные во фторопластовых держателях. Конструкция датчиков некритична к выбору их геометрических форм и размеров. Соединительный кабель - экранированный с фторопластовой изоляцией центрального проводника.

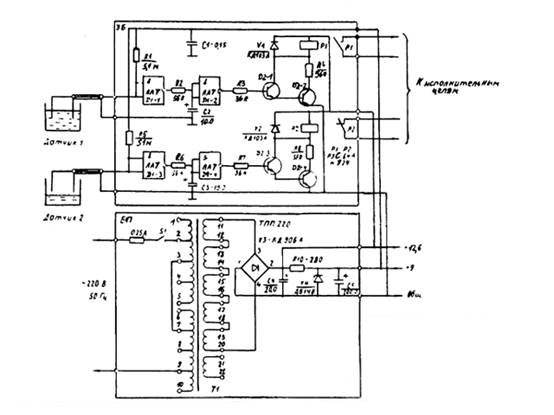

Схема устройства защиты оборудования при падении уровня воды
