Результат выполнения конструкторской разработки.

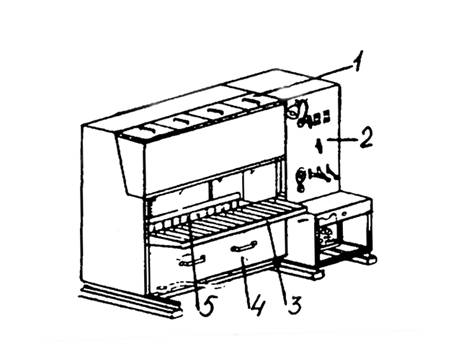

Машина состоит из ванны-мойки 4 (см.рисунок), в которую заливают жидкость, механизма мойки 5, состоящего из цепных подвесок, на которые укладывают детали, откидного стола 3, служащего для загрузки и выгрузки деталей, бака-сборника 1 с фильтрами для очистки отработанной жидкости и панели управления 2.

Тельфером на приемный стол машины укладывают прутки, подлежащие промывке. Рукояткой управления "вверх" поднимают полотно и закрывают стол, при этом прутки перемещаются со стола на цепное полотно. Рукояткой "вниз" опускают полотно с прутками в ванну. Пускателем включают механизм мойки. Промытые прутки поднимаются на полотне вверх и обдуваются воздухом. Затем открывается стол, и прутки с полотна перемещаются на стол. Мелкие детали промывают в барабанах с отсеками.

После промывки деталей, жидкость насосом перекачивают в бак-сборник, расположенный в верхней части машины.

Машина для мойки прутков
