Номер 24-091-02 |
Наименование проекта Акустический резонансный спектрометр язычкового типа |
Назначение Снижение трудоемкости. |
Рекомендуемая область применения При точном определении динамического модуля Юнга, скорости звука, характеристик демпфирования твердых материалов в широком температурном диапазоне в режиме термостабилизации. |

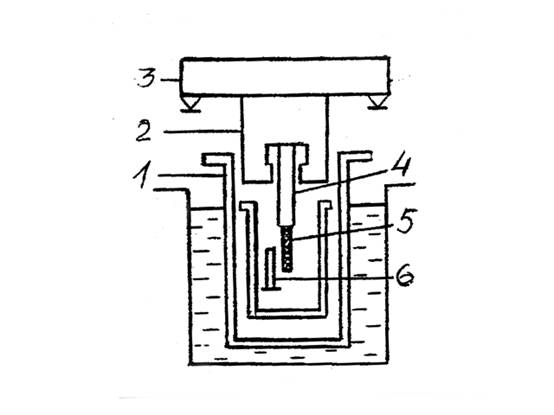

Описание Результат выполнения конструкторской разработки. Принцип действия спектрометра основан на методе вынужденных резонансных изгибных колебаний консольно закрепленного образца по измерению амплитуды колебаний свободного конца исследуемого тела при изменении частоты внешнего периодического воздействия. Информация о динамическом модуле Юнга, скорости звука и тангенсе угла механических потерь содержится в значениях резонансной частоты и ширины резонансной кривой, определяемых в заданных точках температурного интервала. В термокриокамеру 1 (см. рисунок) криостатного типа, погруженную в жидкий азот, помещается электромагнитная система возбуждения изгибных колебаний 2, жестко связанная с массивным основанием 3. Колебания стального стержня 4, размещенного между полюсами электромагнита, работающего в парафазном режиме, передаются исследуемому образцу 5. Верхний конец образца укреплен на стержне. Колебания свободного конца образца регистрируются вихретоковым высокочастотным датчиком 6 амплитуды. Перемещение датчика относительно образца осуществляется с помощью электродвигателя с реечной микрометрической передачей и производится во время измерений при тепловых деформациях образца, контролируемых по уровню высокочастотной составляющей напряжения с датчика. Вблизи образца располагаются спаи измерительной и задающей термопар, подключенных соответственно к измерительному мосту и терморегулятору. В качестве генератора для возбуждения колебаний используется декадный кварцевый синтезатор частоты.
язычкового типа |
Преимущества перед известными аналогами Надежность в эксплуатации. |
Стадия освоения Опробовано в условиях опытной эксплуатации |
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
Технико-экономический эффект Снижение трудоемкости в 3 раза. |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 25.03.2002 |
