Результат выполнения конструкторской разработки.

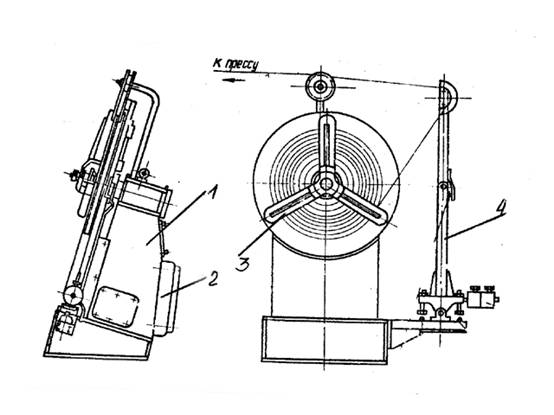

Размотчик многоползункового пресса-автомата состоит из сварной станины 1 (см.рисунок), на которой закреплены все основные узлы размотчика, привода 2, поворотного диска с механизмом раздвижения упоров 3, следящего рычага 4 и электрооборудования.

Размотка происходит в результате периодического вращения рулона ленты (проволоки).

Диск приводится во вращение от электродвигателя через две клиноременные передачи и червячный редуктор. Для изготовления различных деталей требуется разная частота вращения диска размотчика, в связи с этим разматывающее устройство снабжено шкивами. При определенных сочетаниях шкивов диск может иметь любую из трех скоростей.

Рулон ленты закрепляют на поворотном диске с помощью раздвижных упоров. Сматываясь с рулона, лента огибает следящий рычаг, поддерживающий ролик, и поступает в обслуживающий пресс-автомат. Команду на включение и выключение электродвигателя привода размотчика во время работы дает следящий рычаг через конечные выключатели.

Следящий рычаг при большой петле ленты всегда находится в крайнем правом положении от вертикальной оси и нажимает шток конечного выключателя, выключающий двигатель размотки. В процессе работы пресса-автомата петля ленты уменьшается и отклоняет следящий рычаг в крайнее левое положение до момента нажатия штока конечного выключателя, который включает электродвигатель размотки. При размотке петля увеличивается и позволяет следящему рычагу отклонится вправо до соприкосновения со штоком конечного выключателя.

Размотчик многоползункового пресса-автомата
