Результат выполнения конструкторской разработки.

Принцип работы прибора основан на измерении пульсации выпрямленного напряжения при подключении электролитического конденсатора. Переменное напряжение, снимаемое с обмотки ii (см. рисунок) сетевого трансформатора Т1, выпрямляется диодом v1. Нагрузкой выпрямителя является делитель r1r2. Если параллельно резистору r2 подключать конденсаторы различной емкости, амплитуда пульсаций на нем будет изменяться. Чем больше вместимость конденсатора, тем меньше пульсации.

Для измерения пульсаций в приборе установлен стрелочный индикатор РА1, подключенный к выпрямителю, собранному на диодах v4 - v7 по мостовой схеме. При измерении емкостей до 200 мкФ подвижные контакты переключателя s2 находятся в нижнем положении. Пульсации подаются на выпрямитель через переключатель s2, конденсатор С3 и переменный резистор r7.

При подключении к прибору конденсаторов с большей емкостью амплитуда пульсаций падает, поэтому для их измерения в прибор введен усилительный каскад, выполненный на транзисторе v3. В этом случае подвижные контакты переключателя ставят в верхнее положение и измерительная цепь подключается к нагрузке каскада-резистора r5. Усилительный каскад питается от выпрямителя на диоде v2. Для повышения стабильности показаний прибора введен параметрический стабилизатор напряжения r9v8v9.

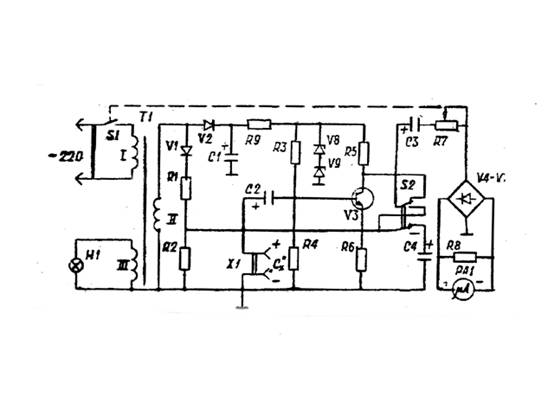

Принципиальная схема измерителя
