Результат выполнения конструкторской разработки.

Литые перегородки 1 (см. рисунок) выполняют в разборной щитовой опалубке. Опалубка состоит из щитов 2, изготовленных из водостойкой фанеры толщиной 12 мм, которую закрепляют в металлическом каркасе. Каркас выполняют из электротехнического швеллера размером 80х40х3 мм.

Начинают монтаж опалубки сборкой четырех щитов с одной стороны, на них устанавливают схватки из уголка 3 во всю длину перегородки. В схватки вставляют стяжные болты 4, на которые надевают распорки 5 (фиксаторы толщины перегородки). Затем устанавливают четыре щита и схватки с другой стороны. Щиты, установленные с обеих сторон перегородки, стягивают между собой стяжными болтами.

После сборки щитов первого яруса навешивают подвесные леса и в том же порядке собирают щиты второго яруса.

Заливку опалубки производят цементным раствором марки 100 с осадкой конуса 10-12 см. Раствор подают растворонасосом через специальный штуцер, вставляемый в отверстие одного из верхних щитов опалубки. Скорость наполнения опалубки по высоте не более 3 м/ч. Перегородки, высотой до 3 м, заливают на всю высоту сразу, свыше 3 м - заливают за 2 раза.

Разборку опалубки производят через 1-2 дня в зависимости от температуры окружающего воздуха.

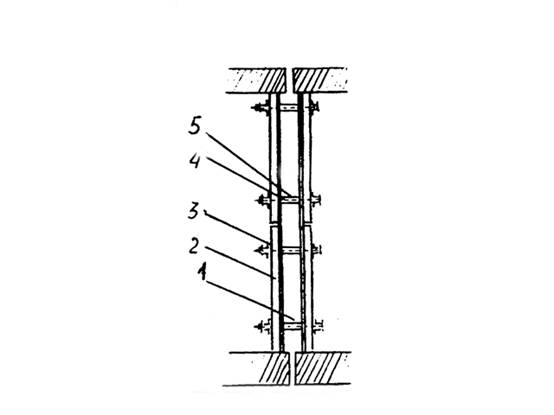

Схема опалубки для изготовления литых перегородок
